科目： 来源：2008-2009学年陕西省师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

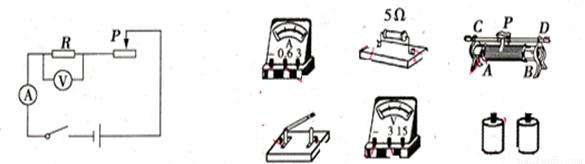

在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：
（1）请用笔划线代替导线，按电路图将实物连接起来．
（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，
造成上述现象的原因分别是______．
（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5欧的电阻改接成10欧的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______（填“左”或“右”）移，使______，并记下电流值；再改接20欧的电阻，重复上述实验．
（4）此实验得到的结论是______．

查看答案和解析>>

科目： 来源：2008-2009学年陕西省师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2.5V．
（1）电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是______．
（2）改正电路后，他将测得的数据及计算结果填在下面的表格中：

试验次数物理量	1	2	3	4
电压U/V	2.5	2.0	1.5	1.0
电流I/A	0.30		0.22	0.20
电阻R/Ω	8.3		6.8	5.0

在电压为2V时，电流表示数如图所示，则此时经过小灯泡的电流为______A，小灯泡的电阻为______Ω（保留一位小数，答案不用填在表格中）．分析表中的电阻值大小，发现小灯泡的电阻是变化的，你认为可能的原因是______．

查看答案和解析>>

科目： 来源：2008-2009学年陕西省师大附中九年级（上）期中物理试卷（解析版） 题型：解答题

如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G₁从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．
（1）每个滑轮重多少N？
（2）绳子能承受的最大拉力是多少N？
（3）当滑轮组的机械效率为80%时，物体重多少N？
