相关习题
0 82613 82621 82627 82631 82637 82639 82643 82649 82651 82657 82663 82667 82669 82673 82679 82681 82687 82691 82693 82697 82699 82703 82705 82707 82708 82709 82711 82712 82713 82715 82717 82721 82723 82727 82729 82733 82739 82741 82747 82751 82753 82757 82763 82769 82771 82777 82781 82783 82789 82793 82799 82807 235360
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：填空题
如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是
（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向
．（填“左”或“右”）移动．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：填空题
如图所示电路，开关S始终闭合，要使小灯泡L
1、L
2串联，必须闭合开关
，要使L
1、L
2并联，必须闭合开关
，若闭合开关
则将造成电路短路．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：填空题
如图所示的电路中，①②③是三个电表（两个电压表，一个电流表）．闭合开关，灯L
1与L
2串联，电路中
是电流表．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
在“组成串联电路与并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个灯泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为______．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
现有电源、开关各一个、两个灯泡L
1和L
2、两个电流表A
1和A
2、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：
（1）灯泡L
1、L
2并联；
（2）开关控制整个电路；
（3）电流表A
1测灯泡L
1的电流；
（4）电流表A
2测总电流．（导线不交叉）
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题

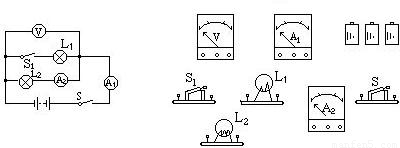

按如图所示的电路图，将实物连接起来．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
| 实验次数 | 材料 | 长度 | 横截面积 | 电流（A） |
| 1 | 镍铬合金线 | L | S | 0.16 |
| 2 | 锰铜合金线 | L | S | 0.42 |
| 3 | 镍铬合金线 |  L | S | 0.32 |
| 4 | 镍铬合金线 | L | 2S | 0.32 |
比较1、2两次实验结果可得结论 ______．
比较1、3两次实验结果可得结论 ______．
比较1、4两次实验结果可得结论 ______．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
如图所示电路中，A、B、C、D是四个接线柱．
（1）要使灯L
1、L
2并联，应用导线将哪些接线柱连接起来？在图甲中完成连接．
（2）要使灯L
1、L
2串联，应用导线将哪些接线柱连接起来？在图乙中完成连接．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃要响，而且用不同颜色灯泡告示主持人是第几组按开关．按上述要求将下图所给的器件连成电路．
查看答案和解析>>
科目：
来源：《第13章 电路初探》2010年单元测试卷（2）（解析版）
题型：解答题
物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”． 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”． 为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路．
（1）请你选择其中一个猜想，并提出验证的方法．
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：______．
查看答案和解析>>
