科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L₁、L₂均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）

A．电源正极与a之间开路
B．L₁、b之间开路
C．L₂、c之间开路
D．c与电源负极之间开路

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

我们做电学实验时应学会检查和排除电路故障．如图是一位同学研究串联电路电流、电压特点的电路图．当闭合开关时，L₁亮，L₂不亮，A和V均有示数，故障的原因可能是（ ）
A．L₁短路
B．L₂短路
C．L₁断路
D．L₂断路

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

如图所示，闭合开关S后，L₁和L₂两盏灯都不亮，电流表指针几乎没有偏转，电压表指针有明显的偏转．该电路的故障可能是（ ）

A．L₁短路
B．L₂断路
C．电流表接触不良
D．以上情况都有可能

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

如图所示，开关S闭合时，可能发生的现象是（ ）
A．L₁被烧坏
B．L₁、L₂均不发光
C．电池被烧坏
D．L₂被烧坏

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

在如图所示的电路中，电源电压不变．闭合电键K后，灯L_l、L₂都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V₁的示数变大，电压表V₂的示数变小．则产生这一现象的原因是（ ）
A．灯L₁断路
B．灯L₂断路
C．灯L₁短路
D．灯L₂短路

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

如图所示的四个电路中，当闭合开关S后，小灯泡L₁、L₂都能正常发光，其中电压表不能直接测出L₁两端电压的电路是（ ）
A．
B．
C．
D．

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：选择题

如图所示，当闭合开关S后，电路中最容易损坏的是（ ）
A．灯泡L
B．电流表A
C．电压表V₁
D．电压表V₂

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：解答题

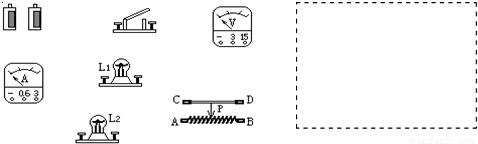

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

科目： 来源：《13.4 电压和电压表的使用》2010年同步练习（1）（解析版） 题型：解答题

小刘有一个电路盒面板（如图所示），有红、绿灯各一只，两个开关，一个电压表．在不打开盒子的情况下，他与其他同学一起探究盒内的电路结构．为此，他们做了如下实验：

开关情况		闭合S1 断开S2	闭合S2 断开S1	闭合S1和S2
灯的发光情况	红灯L1	亮	不亮	亮
	绿灯L2	亮	不亮	不亮
电压表示数		有一定示数U1	没有示数	有一定示数U2 （U2＞U1）

请你依据他们的实验情况，在虚线框内画出盒内电路的电路图．
