科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

如图所示的电路，滑动变阻器的滑片在移动过程中，电压表的示数变化范围是0～4V，电流表的示数变化范围是0.5～1.5A，则电阻R的阻值为    Ω，变阻器R^/的最大值是    Ω，电源的电压是    V．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

四节新干电池串联成电池组，电压为    伏．现有R₁、R₂两个电阻，R₁=10欧，R₂=15欧．将它们并联后接入电池组的两端（如图），则电路总电阻是    欧，R₁、R₂两端的电压之比是    ，通过R₁、R₂的电流强度之比是    ．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

小明同学在实验里连接一个电路如图所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向    端移动，在这一过程中，连入电路的电阻值逐渐变    ．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

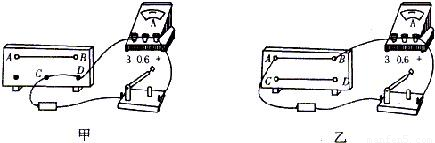

如图所示，甲图中AB和CD是长度不同、粗细相同的镍铬合金线，乙图中AB和CD是长度相同、粗细不同的镍铬合金线，用图示装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系．

由甲图的实验可以得出的结论是：______；
由乙图的实验可以得出的结论是：______．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

某班同学做“用滑动变阻器改变电流”的实验，电路如图所示．
（1）连接实物时，开关应当______，滑片P应移动最______端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是______；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是______．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

为了探究电流跟电压的关系，小明设计了如图甲所示的电路图．

（1）请根据电路图，用笔画线代替导线将图乙中的元件连成电路．
（2）调节电路中滑动变阻器滑片的位置，改变定值电阻两端的电压，电压表和电流表的示数如下表所示，对表格中的数据进行分析，可归纳得出的结论是 ______．

电压U/V	2.0	4.0	6.0
电流I/A	0.11	0.2	0.29

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

滑动变阻器变阻的原理是通过改变导线长度来改变电阻．小明同学为了探究电阻和导线长度的关系，他进行了如下实验．
器材：一个定值电阻R，若干横截面积相同的合金丝，两节1.5V新干电池，开关一只，0～0.6A电流表一只，0～3V电压表一只，米尺一把．
小明实验得到了4组数据（见表），请你回答下列问题．

（1）根据实验电路图和实验数据，选择合适的量程，完成下面实物图的连接．

（2）读出第3次电流表和电压表的示数（如图所示），并求出合金丝的电阻，将示数和计算结果填入表格中．

（3）通过上述实验数据可以得出合金丝的电阻跟长度______关系，若合金丝的长度为2米时，那么其电阻为______欧．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

如图所示，电源电压为6V，另外手头有三个电阻R₁=15Ω，R₂=25Ω，R₃=100Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A，要求画出电路图，并注明连入的电阻的阻值．
