科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：选择题

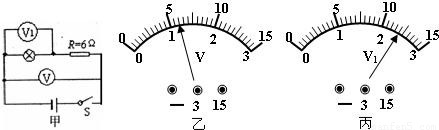

在如图甲所示的电路中，已知R=6Ω，开关S闭合时，电压表V和V₁的示数如图乙、丙所示，则该电路中的电流为（ ）

A．1A
B．0.4A
C．0.2A
D．0.6A

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：选择题

在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（ ）
A．电流表的示数减小，电压表的示数不变
B．电流表的示数增大，电压表的示数增大
C．电流表的示数减小，电压表的示数减小
D．电流表的示数不变，电压表的示数不变

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：解答题

如图所示是“测定滑轮组机械效率”的装置．
（1）实验过程中必须______竖直向上拉动弹簧测力计，使钩码升高．小明同学做实验测量的有关数据如下表，第3次实验的拉力读数如图所示，则拉力的大小是______N，第3次实验的机械效率为______．
（2）从表中可以得到的结论是：滑轮组的机械效率与______有关．
（3）小芳对上述三个机械效率取平均值，并认为它是这个滑轮组准确的机械效率，这种做法对吗？为什么？
______．

次数	钩码重G/N	钩码上升的高度h/m	拉力F/N	细线自由端移动的距离s/m	机械效率η/%
1	1	0.1	0.6	0.3	55.6
2	2	0.1	0.9	0.3	74.1
3	3	0.1		0.3

（4）请你根据机械效率的相关知识：在有用功一定时，所做的额外功不同，机械效率就不同．猜想：滑轮组机械效率的大小还与______有关．（只填一个因素就可以）

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：解答题

小刚在做“探究通过导体的电流与电压、电阻的关系”实验．
（1）在研究电压的变化对电流的影响时，
①小明连接的电路如图（电阻阻值为5Ω），请你在右边方框中画出对应的电路图．

②利用电流表和电压表分别测量电阻上的电流和电压，记录数据如下表；在测量第4组数据时，电流表的示数如图所示，则这时的电流值为______．

实验序号	电压U/V	电流I/A
1	0.5	0.10
2	1.0	0.20
3	1.2	0.24
4	1.4	0.28

③请在如图方格纸中画出导体中的电流随电压变化的图象．

④通过对数据或图象的分析可得到的结论是：______．
（2）在研究电阻对电流的影响时，A、小明按电路图（电阻阻值等于5Ω）连接电路，使电压表的示数为1V，读出电流表的示数．
B、断开开关，把定值电阻由5Ω换成10Ω，闭合开关后，接下来的操作是：______．

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：解答题

在如图所示的电路中，电源电压保持不变，电阻R₁的阻值为20欧．先闭合电键S₁，电流表的示数为0.3安，再闭合电键S₂，电流表的示数变化了0.2安．求：
（1）电源电压U．
（2）电阻R₂的阻值．
（3）通电10秒，通过电阻R₁某横截面的电量．

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：解答题

一辆轿车在平直的高速公路上匀速行驶1.8km，轿车上的速度表如图所示，在此过程中
（1）轿车速度为多少km/h？合多少m/s？
（2）若轿车发动机的功率为40kW，则该车行驶中所受阻力多大？
（3）若轿车消耗汽油0.25kg，其发动机的效率多大？（q_汽油=4.6×107J/kg）

科目： 来源：2008-2009学年安徽省毫州市蒙城六中九年级（上）第二次段考物理试卷（解析版） 题型：解答题

如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G₁从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．
（1）每个滑轮重多少N？
（2）绳子能承受的最大拉力是多少N？
（3）当滑轮组的机械效率为80%时，物体重多少N？
