科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．请帮她完成如下几项工作：

测量处	A	B	C
电流（安）	0.5	0.2	0.3

（1）比较上表数据，可以得出结论是：______．
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是______．

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

物理课后，第五小组的同学想尝试自制水果电池，他们找来了橙子、柚子、西红柿、土豆、苹果，还有一块铜片和一块锌片及导线、开关和电压表，他们想探究“水果电池的电压大小与哪些因素有关”．
（1）请你针对他们想探究的问题，提出猜想，并写出其中的两个猜想，
猜想一：______；
猜想一：______．
（2）下表是在一定电压下，用电流表研究通过苹果的电流与苹果的形状、甜度的相关实验数据．根据表格中的信息，把能得出的探究结论填在横线上（要求写出两条）
结论一：______
结论二：______

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

按下列要求连图
（1）电压表测灯泡两端的电压，电流表测它的电流；
（2）当变阻器向右移动时灯泡的亮度变暗；
（3）在连接电路时，开关应______；闭合开关前，滑片应置于______．

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

阅读下列一段文字，回答问题：
我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：
猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关．
于是小红找来不同规格的导线进行测量，实验数据见下表：

实验序号	材料	长度L/m	横截面积S/m2	电阻R/Ω	电阻率ρ
1	铜	1.0	1.0×10-7	0.17	1.7×10-8
2	铜	2.0	1.0×10-7	0.34	1.7×10-8
3	铜	1.0	0.5×10-7	0.34	1.7×10-8
4	铁	1.0	1.0×10-7	1.0	1.0×10-7
5	镍铬合金	1.0	1.0×10-7	11.0	1.1×10-6

（1）写出电阻率ρ在国际单位制中的单位是______．
（2）分析比较实验序号1、2的数据，可以初步确定猜想1是______（正确/错误）的．
（3）分析比较实验序号______的数据，可以初步确定猜想2是错误的．
（4）分析比较实验序号1、4、5的数据，可得到的初步结论是______．
（5）根据表中的数据，如果要制作一个滑动变阻器，应选用______材料作为电阻线圈，这是因为相同规格的这种材料电阻较______（大/小）．

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示的滑轮组来提升钢锭（不计滑轮组中的摩擦及绳重），已知钢锭重为1.2×10⁴N，此时滑轮组的机械效率为80%．试求：
（1）绳子的拉力F；
（2）若钢锭升高2m，则拉力做的功是多少？

科目： 来源：2008-2009学年丁中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：《第13章 电路初探》2010年单元检测（B卷）（解析版） 题型：选择题

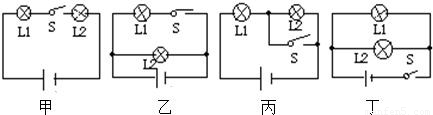

如图所示电路，开关可以使L₁、L₂同时发光和熄灭的是（ ）

A．甲、丙
B．乙、丁
C．甲、丁
D．丙、丁

科目： 来源：《第13章 电路初探》2010年单元检测（B卷）（解析版） 题型：选择题

如图所示，当开关S闭合时，灯L₁、L₂均不亮．某同学用一根导线去检查电路故障，他将导线接在L₁的两端时发现L₂亮、L₁不亮，然后并接在L₂两端时，发现两灯均不亮．由此可以判断（ ）

A．灯L₁断路
B．灯L₂断路
C．灯L₁短路
D．灯L₂短路
