科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
①连接电路时开关应______，图中的电流表尚未接入电路，连接时电流表应选0～______A的量程．
②连好电路后，闭合开关，发现电流表、电压表的指针反偏（即逆时针偏转）原因是______（写出一种即可）．
③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V．
④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是______Ω（结果保留1位小数），小灯泡的额定功率是______W．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

小明同学做“测定小灯泡的电功率”实验，器材齐全、完好，电源电压为1.5伏的整数倍（即电源由几节干电池串联组成），小灯标有“2.2V”字样，滑动变阻器标有“5Ω 1A”字样．小明正确连接电路且操作规范．当滑片在变阻器某一端点的电表示数如图所示，则电流表的示数为______安，电源电压为______伏．当小灯正常发光时变阻器的滑片恰好位于中点处（即该变阻器连入电路的电阻为2.5欧），此时电压表的示数为______伏，电流表的示数为______安，小灯的额定功率为______瓦．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图中的实物电路连接完整．

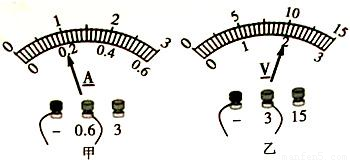

（2）当小明同学按要求将图电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图甲所示）为 ______A，电压表示数（如图乙所示）为 ______V．若他想测量小灯泡的额定功率，应将图中变阻器滑片P向 ______端（填“A”或“B”）移动，使电压表的示数为2.5V．
（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是 ______．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．

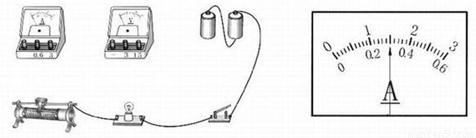

（1）请用笔画线代替导线，将图所示的实验电路中未连接部分连接完成（连线不得交叉）．

（2）连接电路时，开关应处于 ______状态；按照你连接的电路，滑动变阻器的滑片应调节至最 ______（选填“左”或“右”）端．
（3）实验时，调节滑动变阻器，当电压表的示数为 ______V时，小灯泡正常发光，此时电流表的示数如图所示，则通过灯泡的电流为 ______A，小灯泡的额定功率是 ______W．
（4）若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤．
（5）该实验还可以测定小灯泡的电阻．根据以上实验数据，这个小灯泡正常工作时的电阻为 ______Ω．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

同学们通过实验来探究“电功率跟电流、电压的关系”．
（1）实验中小灯泡电功率的大小可通过观察什么现象来判断？
（2）一位同学用干电池做电源，把L₁“2.5V  0.3A”和L₂“3.8V  0.3A”两只灯泡连成如图甲所示的电路．闭合开关进行实验，记录数据如下表：

小灯泡	发光情况	电压U/V
L1	暗	1.8
L2	亮	2.7

通过观察现象及数据分析，你得出什么结论？
（3）有位同学又在原有器材基础上继续探究，连接方式如图乙所示，闭合开关S，看到小灯泡L₁一闪即灭，经检查发现灯丝断了．请你分析原因并说明改进方法．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

在“测定额定电压为3.8V小灯泡功率”的实验中：

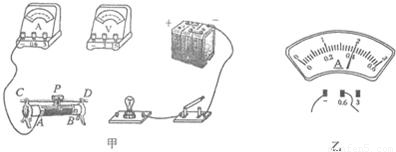

（1）某同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线，正确完成电路连接（请勿更改原有导线，导线不得交叉）；
（2）闭合开关前，应将滑动变阻器的滑片移到______（选填“A”或“B”）端；
（3）闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑动变阻器滑片向______（选填“A”或“B”）端移动，当电压表示数为______V 时，小灯泡正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是______W．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

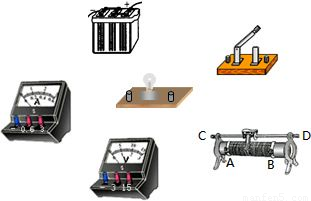

如图是测量小灯泡电功率的实物图，其中电源电压为4V，小灯泡的额定电压是2.5V，其中灯丝电阻约为10Ω．滑动变阻器标有“10Ω 1A”字样，电表左侧为“-”接线柱．

（1）请用笔画线代替导线，把实物图连接完整．并在边方框内画出电路图．
（2）在连接电路时，开关必须 ______，变阻器的滑片应移至 ______（选填“A”或“B”）端．
（3）要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为 ______V，此时电流表指针所指的位置如右图所示，小灯泡的额定功率是 ______W．
（4）要使小灯泡亮度变暗，滑动变阻器的滑片应向 ______端滑动（填“A”或“B”）．这时小灯泡消耗的电功率 ______于小灯泡的额定功率（选填“大”或“小”）．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

如图丙是测量小灯泡（2.5V  0.3A）电功率的电路，请你把实物电路连接完整．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

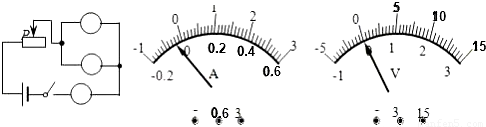

在“测定2.5V小灯泡功率”的实验中，小红设计了如图所示的电路．

（1）请在图的“○”内填入合适的“灯泡”和“电表”符号．
（2）小红按电路图连接电路，进行实验，测得数据如右表所示．断开开关时，发现电表如图所示，其中电流表出现这种现象的原因是______．

U/V	2	2.5	3
I/A	0.22	0.26	0.30

（3）假如不重新实验，请你利用小红已获取的信息，计算出该灯泡的额定功率是______W．若小灯泡两端的实际电压为3V，则小灯泡的实际功率______额定功率（选填“大于”、“等于”或“小于”）．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

小宇做测量小灯泡电功率的实验（小灯泡标有“3.8V”字样）．

实验次数	电压表示数/V	电流表示数/A	灯泡亮度
1	0.5	0.1	不发光
2	2.0	0.25	发光较暗
3	3.8		正常发光
4	6.0		不发光

（1）如图所示，他所连接的实验电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．
（2）电路连接正确后，闭合开关，记录的部分实验数据和现象如上表所示．
分析表中实验数据可知：第1次实验中，小灯泡不发光的原因是______，接下来应进行的操作是______；所用电源电压约为______V．
（3）由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R===5Ω，再计算出灯泡的额定功率：P===2.888W．请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率______（选填“大于”“等于”或“小于”）2.888W，理由是______．
