科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：选择题

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：选择题

下列电路图中电源电压U保持不变，小灯泡的额定电压为U，且U＞U，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A．
B．
C．
D．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

一批规格为“2.5V、0.75W”的小灯泡，为判断是否合格，某同学抽取一只小灯泡，使用二节新的干电池测量它的功率，如图所示：
（1）电压表应选的量程档为______，滑动变阻器不能同时连接______两个接线柱．
（2）如果闭合电路的开关后，电路中出现：小灯泡较暗，移动滑动变阻器滑片不能改变小灯泡的亮度，可能是连接电路时把滑动变阻器的______（填“AB”，或“CD”）两端点连入了电路中；小灯泡不亮，电流表示数为零，电压表示数为3V，可能小灯泡处______（填“短路”或“断路”）．
（3）解决问题后，连接好电路测得三组数据，如下表：

实验序号	电压表示数/V	电流表示数/A	功率/W
1	2.2	0.22	0.48
2	2.5	0.26	0.65
3	2.8	0.27	0.76

分析这些数据，你认为该小灯是否合格：______；
原因是：______．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

小明所在的实验小组用一只额定电压为6V的灯泡做实验，分别测得加在灯泡两端的电压U和通过其中的电流I，并根据所得数据描出了I-U图象，如图．

（1）灯泡的额定功率为______瓦．
（2）图中从原点（O）到M点再到N点的曲线，反映灯丝的电阻是______（填“变化的”或“不变的”）的，产生这种现象的原因是______．
（3）能够完成这个实验的基本电路是怎样的？请在右边的虚线框中画出你的设计．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

如图所示，在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2.5V．

（1）连接电路时．开关应______；
（2）请你用笔画线代替导线将图A中的电路连接完整；
（3）闭合开关前，应先将滑动变阻器的滑片移到______端（选填“左”或“右”）；
（4）实验得到的数据如下表，小灯泡的额定功率为______W；

实验次数	电压表示数U/V	电流表示数I/A	小灯泡的电功率P/W
1	2.0	①	②
2	2.5	0.22	0.55
3	2.8	0.24	0.67

（5）在第1次实验中，小灯泡两端电压为2V时，电流表示数如图B所示，将此次小灯泡的电流和小灯泡的实际功率填入表中．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

小明同学用如如图所示的仪器进行“测量小灯泡功率”的实验，己知小灯泡额定电压是2.5V，
（1）将图的电路连接成完整的测量电路．

（2）电路中滑动变阻器对电路起保护作用，因此闭合开关前，其滑片应移到最______（选填“左”或“右”）端．闭合开关，移动变阻器滑片，当电压表示数为2V时，电流表示数如如图所示，这时通过小灯泡的电流是______A．
（3）下面表一表二分别是小明和小东各自进行测量额定电压为2.5V同一小灯泡功率的实验收集的数据：

他们完成实验进行相互交流时，小明认为该小灯泡的额定功率为0.625W而小东认为该小灯泡的额定功率为0.494W，你认为______的说法正确．理由是______．
（4）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）．他用电阻丝替换了小灯泡，闭合开关，发现电压表已损坏，将其拆除，小明认为不改变其它电路元件连接方式，也能完成实验．请你帮助小明完成实验．已知滑动变阻器最大阻值为R′，电源电压恒定不变．  （写出实验操作和电阻R_x最后表达式）
实捡操作步骤
表达式：Rx=

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.8V”字样．
（1）请在图中用笔画线代替导线，把电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片置于滑动变阻器的 ______端，若闭合开关后，发现电压表的指针快速打到左边无刻度处，这是由于电压表 ______．
（3）下表是在实验中测出的三组数据据，由表中数据可知，小灯泡的额定功率为 ______W．

次数	电压U/V	电流I/A	灯泡亮度
1	3.0	0.36	偏暗
2	3.8	0.4	正常
3	4.5	0.42	偏亮

（4）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数 ______（选填“变大”、“变小”或“不变”）．
（5）小红跟据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值井不相同，这是因为小灯泡的电阻与 ______有关．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

如图是测定小灯泡电功率的实验电路图，电压表有0～3V和0～15V两个量程，小灯泡额定电压为2.5V．
（1）实验中电压表应选用 ______V的量程，闭合开关前，滑片P应放在滑动变阻器的 ______端（选填“左”或“右”）
（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流且却无示数，则出现故障的原因可能是小灯泡发生了 ______路．
（3）排除故障后，根据实验测得的数据，画出了小灯泡的电流随电压变化的图象，如图所示，分析图象：小灯泡的额定功率是 ______W，当小灯泡两端的电压为1V时，小灯泡的电阻为 ______Ω．
（4）小灯泡的电流随电压变化的图象不是一条直线，这是因为 ______．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

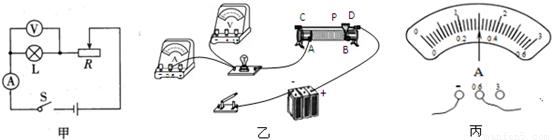

在“测量小灯泡额定功率”的实验中，小刚同学用一个电压表、一个电流表、一个开关、一个滑动变阻器、电压为6V的电源和额定电压为3.8V的小灯泡，设计了如图甲所示的电路．

（1）实验中需要依据图甲所示的电路图，将图乙所示器材进行连线，请用笔画线代替导线，将图乙所示电路连接完整．
（2）正确连接好电路后，闭合开关，当滑动变阻器的滑片向左移动时，电流表示数______（选填“变大”、“变小”或“不变”）．当电压表的示数为______V时小灯泡正常发光，此时电流表指针如图丙所示，其示数为______A．小灯泡的额定功率为______W．
（3）小明同学按同一电路图连接电路，当连接最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中操作不当之处：
①______；
②______．

科目： 来源：《13.3 探究：测量小灯泡的电功率》2011年同步练习（解析版） 题型：解答题

测灯泡的额定功率，器材如图所示：其中被测灯泡的额定电压为3.6V，估计它的额定功率为0.8W；电源电压恒为6V；电流表量程0-0.6A和0-3A；电压表量程为0-3V和0-15V；开关、滑动变阻器；备用导线若干．
（1）给实物图补画出所缺导线，使它成为一个完整的实验电路．
（2）若在实验过程中发现电压表“0-15V”量程不灵，无法按常规方法进行实验．请你在不增减器材的情况下，重新设计出测定小灯泡额定功率的电路图，并画在方框内．
（3）若实验室里有四种规格的滑动变阻器：“10Ω  1A”、“15Ω  1.5A”、“20Ω  2A”、“50Ω  2A”．则无论是正常实验还是后来重新设计的实验，都是选用______规格的滑动变阻器为宜．
