科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

在图中，画出自卸车液压杆对车厢举力F的力臂L．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断．在图中画出电路图．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是一种游戏，把铁棒伸进螺旋金属管里穿行，若不小心让铁棒碰到金属管壁，灯泡会亮，同时电铃会响，此时拧去灯泡，电铃仍在响．爱动脑筋的叶展同学经过观察发现，这套游戏装置除了灯泡和电铃外还有两节电池，而铁棒和金属管可以看成是一个开关．请画出你把这套游戏装置的电路画，并把右图中的灯泡和电铃的接线柱连接完整．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

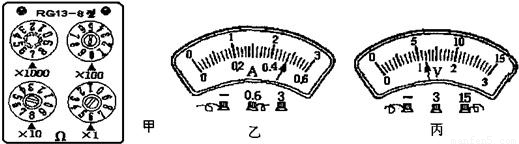

如图所示，图甲所示的电阻箱读数是______，图乙和丙的读数分别为______和______．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动．请回答：
（1）这两个实验可以说明的同一个物理问题是：______；
（2）在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：______．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

物理课上同学们用图装置探究“电热和哪些因素有关”：两个烧杯中水和煤油质量、初温都相等．（电路尚未连接）
（1）实验装置中的错误之处是______；
（2）温度计的作用是______；
（3）若想探究“电热和电阻的关系”，则甲、乙两只电热器应该______联在电路中（选填“串”或“并”），并且阻值______（选填“相等”或“不相等”）．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

在图所示的电路中，闭合开关S，灯L不亮，电压表V有示数．已知除灯L和电阻R外，电路中各处均接触良好，其余元件均完好．
（1）请判断该电路中存在的故障可能是______或______；
（2）为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由．
（3）若小明同学将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是______，若电流表无示数，说明故障是______．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

回顾实验与探究：如图1所示，研究“电流跟电压，电阻关系”时，记录数据如下：

表Ⅰ				表Ⅱ
实验次数	电阻R=10Ω			试验次数	电压U=3V
	U/V	I/A			R/Ω	I/A
1	1	0.1		4	5	0.6
2	2	0.2		5	10	0.3
3	3	0.3		6	15	0.2

（1）两组实验用了______法，根据上述数据，进一步研究可以总结为关系式______．
（2）依次进行表Ⅰ第1、2次实验的过程中，滑片P应向______滑动，依次进行表Ⅱ中第5、6次实验的过程中，滑片P应向______滑动．
（3）进行表Ⅱ三次测量操作时，眼睛先看电压表还是先看电流表：______；
（4）将R换作额定电压为3.8V的小灯泡，当小灯泡正常工作时电流表示数如图2所示，则通过小灯泡的电流是______A，它的额定功率为______．
（5）能否将（4）中数据填加到表I中或表Ⅱ中______．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

有一同学想测出一个电阻R的阻值，将选用的器材连接成如图所示电路，R为已知阻值的定值电阻，由于电源电压未知，所以不能测出R的阻值，请你选添器材，帮助他完成这个实验．要求：
（1）不拆除原有电路接线的条件下，只允许选添一种器材（电压表除外）和导线接入电路；
（2）画出电路图，并简要说明要测的物理量和符号；
（3）写出待测电阻表达式．

科目： 来源：2007-2008学年江苏省南京市鼓楼区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电阻R₁=6Ω，R₂=12Ω，已知通过电阻R₁的电流I₁=0.5A，求：
（1）120s内通过电阻R₁的电荷量Q；
（2）干路中的总电流I．
