科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

用滑轮组提升重1000N的物体A，如果每个滑轮重100N，绳子能承受的最大拉力为500N．请在图中画出绕绳方法．

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将电路连接好．

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

根据如图中提供的信息回答下列问题．
（1）问题：塞子冲出试管后为什么继续向前运动？
回答：______；
（2）问题：塞子被推出的过程中，能量是如何转化的？
回答：______；
（3）提出一个与物态变化有关的问题并回答．
问题：______？
回答：______．

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

下面是两位同学合作完成的实验：
[实验目的]：测定一段金属丝电阻（约20Ω左右）．
[实验器材]：电源（3V）；定值电阻3个R₀₁（0.1Ω）、R₀₂（10Ω）、R₀₃（1000Ω）；电流表1个（只有0-0.6A量程能使用）；单刀开关2个；若干导线．

（1）甲同学设计了如图甲所示的实验电路图，得到一致认同．乙同学按图乙完成了实物连线图，但有一处连线错误，请你把错误的导线打上“×”．
（2）在选用定值电阻R时引起争议，甲认为选R₀₁（0.1Ω），乙认为选R₀₃（1000Ω），你认为应选用______，其理由是：
①______．
②______．

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．

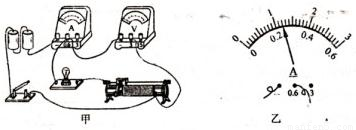

（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）电路重新连接正确后，开始进行实验．在实验过程中，当电压表示数为2.5V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为______A，小灯泡的额定功率为______W．

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

小明学过机械效率后，提出了一个问题：“斜面的倾斜程度与斜面的机械效率有没有关系？”针对这个问题他做了在斜面上匀速拉动物块的探究实验，并记录实验数据如下：

实验次数	斜面的倾斜程度	物体重G/N	物体上升高度h/m	沿斜面拉力F/N	物体移动距离s/m	有用功W有/J	总功W总/J	机械效率η
1	较缓	5.0	0.1	1.6	0.5	0.5	0.8	63%
2	较陡	5.0	0.15	2.2	0.5	0.75	1.1	68%
3	最陡	5.0	0.25	3.1	0.5

（1）第三次实验填入表格中的数据：有用功为______J，总功为______J，机械效率是______；
（2）通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，越______；
（3）通过对上述实验数据的分析，你对斜面机械效率与倾斜程度的关系可获得的初步结论是：______．
（4）如果小明还想要探究斜面机械效率与物重的关系，实验时应控制哪些条件不变？

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

两电阻a、b各自的电流与其两端电压的关系图线如图甲所示．
（1）电阻a的阻值多大？
（2）如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A．求：
①电阻b的电功率是多少？
②电阻a、b在1min内消耗的电能之和是多少？

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是2008北京残奥会开幕式最后一棒火炬手侯斌，靠自己双手的力量，攀爬到火炬台底部并最终点燃圣火的照片，该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神．已知他和轮椅总质量为80kg，攀爬高度39m，历时约3min20s．
（1）如果不计机械装置的额外功，求他的平均功率多大？
（2）小明同学看到火炬手攀爬很费劲，想到物理课上学过利用滑轮组可以省力．小明同学如果站在地面上，用如图所示的哪个滑轮组拉起火炬手侯斌最合适，理由是什么？如果该滑轮组机械效率为80%，求小明同学的拉力至少要多大？（g取10N/kg）

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年江苏省苏州市高新区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220-40”字样，滑动变阻器的最大阻值为1210Ω，求：
（1）该灯泡正常发光时的电阻和电流
（2）灯泡两端的最小电压
（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）
