科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷06（解析版） 题型：解答题

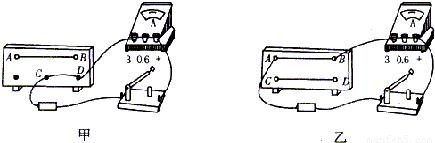

如图所示，甲图中AB和CD是长度不同、粗细相同的镍铬合金线，乙图中AB和CD是长度相同、粗细不同的镍铬合金线，用图示装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系．

由甲图的实验可以得出的结论是：______；
由乙图的实验可以得出的结论是：______．

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷06（解析版） 题型：解答题

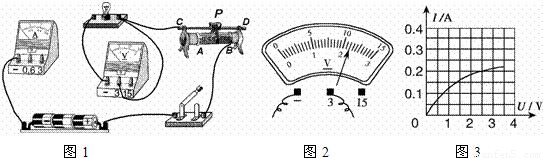

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷06（解析版） 题型：解答题

某汽车有限公司是一家大型的特种专用汽车生产基地．该厂某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的阻力是3.0×10³N，消耗燃油1.5×10^-3m³（假设燃油完全燃烧）．若燃油的密度0.8×10³kg/m³，热值q=4×10⁷J/kg，求：
（1）专用车牵引力所做的功是多少？
（2）燃油完全燃烧放出的热量是多少？
（3）已知热机效率η=

（式中W为热机在某段时间内对外所做的功，Q为它在这段时间内所消耗的燃油完全燃烧所产生的热量），则该专用车的热机效率是多少？

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷06（解析版） 题型：解答题

如图所示电路，R₁=6Ω，R₂=12Ω，电源电压为2.4V．求：
（1）电流表的示数是多少？
（2）尝试运用欧姆定律计算出R₁、R₂并联后的总电阻是多少？

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷06（解析版） 题型：解答题

如图所示，电源电压为6V且保持不变，小灯泡L的规格为”3V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．
（1）当开关S₁、S₂都断开时，小灯泡L恰能正常发光，R₁的阻值为多大？在10s内电流通过R₁所产生的热量是多少？
（2）当开关S₁、S₂均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少？R₂的电功率的变化范围是多少？
