科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电路中电源两端电压不变，已知滑动变阻器的最大电阻值为R_W，定值电阻R的电阻值未知．当把滑动变阻器的滑片P置于变阻器的右端点B时，闭合开关S，电压表的示数为U₁；当把滑动变阻器的滑片P移至变阻器的左端点A时，电压表的示数为U₂．前后两次电路总功率的增加量DP=    ．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数为______Ω．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电能表的示数是______kW?h．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用电池组、电流表、电阻丝和带有金属夹的导线，可以研究导体电阻的大小跟______的关系，还可以研究导体电阻的大小跟______的关系．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

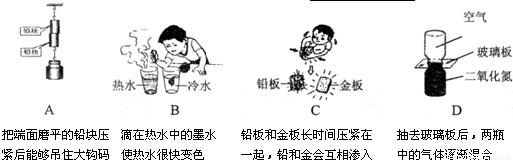

如图所示的各种现象中，属于扩散现象的是______（填序号）

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

在家庭电路中，用试电笔可以辨别火线和零线．图所示的四种方法中，正确的持笔方法是______（填序号）．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，在配有活塞的厚壁玻璃筒中放一小块硝化棉．把活塞迅速压下，可以看到的现象是 ______．在这一过程中，消耗了机械能，获得了 ______能．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

通过甲、乙两个电阻的电流I随其两端电压U变化的情况如图所示．由图可知，电阻值比较大的是______．把它们串联在电路中，当甲消耗的电功率为0.2W时，乙消耗的电功率为______W．

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

张伟同学要利用“伏安法”测量额定电压为3.6V的小灯泡（其正常发光时的电阻值接近10Ω）的额定功率．图是他尚未连接完成的实验电路．
（1）请你用笔画线代替导线，帮助张伟完成电路连接．
（2）开关S闭合前，应将滑动变阻器的滑片P移至 ______端（填“A”或“B”）．
（3）检查电路连接正确后，闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光．这时应该进行的操作是 ______，使灯泡L正常发光．
（4）灯泡L正常发光时，电流表的示数如图所示．此时通过滑动变阻器的电流的大小为 ______A；灯泡L的额定功率为 ______W；灯泡L正常发光时的电阻值为 ______Ω．

（5）已知通过灯泡L灯丝的电流变大时，灯泡灯丝的温度会升高，其电阻值也会变大．当灯泡L两端的实际电压U′=1.1U_额时，灯泡L的实际功率P′______1.21P_额（填“＞”、“＜”或“=”）．
