科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

小雨想在卧室安装一个照明电灯和电源插座．并要求照明电灯由开关控制．请你在图中帮他画好电路图．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

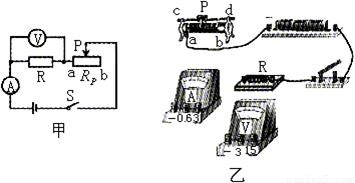

如图是利用电压表和电流表测量电阻的实验电路与装置图．

（1）根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程．
（2）图丙是某一次测量时电表的示数，则此时电压表的示数是______V，电流表的示数是______A．由此可知，电阻R的测量值是______Ω．
（3）滑动变阻器的滑片P向b端滑动时，电路中的电流变______（选填“大”或“小”），滑动变阻器在此实验中起到的作用是______和______．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

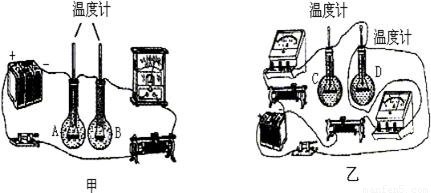

如图是某同学研究电流热效应的实验装置图，在相同的烧瓶中装有质量相等的煤油，里面各放一根电阻丝，烧瓶A中电阻丝的电阻小于烧瓶B中电阻丝的电阻，烧瓶C、D中电阻丝的电阻相等．根据实验装置图可知，这名同学想利用图甲所示实验研究电流产生的热量与______是否有关；利用图乙所示实验研究电流产生的热量与______是否有关．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

如图是小刚测定小灯泡功率的实物连接图．其中电源是完好的铅蓄电池，供电电压为6V（保持不变），小灯泡额定电压为2.5V，用电流表测量通过小灯泡的电流，用电压表测量小灯泡两端的电压．
（1）小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚做了如下猜想：
A、可能灯丝断了；    B、可能是变阻器断路
C、可能是小灯泡短路；D、可能是电流表断路
小刚借助图中所示的电流表和电压表验证了猜想，请你将小刚作为判断电路故障依据的电压表、电流表示数情况，在下表中的空栏处填写完整（假设电路中只有一处故障）．

猜想	电流表、电压表示数情况
如果A成立	电流表示数为零，电压表有示数且接近电源电压
如果B成立
如果C成立
如果D成立

（2）小刚在排除故障后进行了实验．实验中观察到的现象及得到的数据填写在了他所设计的记录表中（见下表）

次数 物理量	1	2	3	4
U/V	1.0	1.5	2.0	2.5
I/A	0.2	0.22	0.26	0.30
P/W
亮度	暗→亮
功率的平均值

①请根据表格中的实验数据计算，这个小灯泡的额定功率是______W．
②记录表的设计存在一个不当之处，请写出：______．
（3）实验结束后，小刚提出了一个问题：用这样的方法制作调光灯在能源利用方面是否合理？请你针对灯发光较暗与正常发光两种情况，从相同时间内电路消耗的总能量与电能的利用率两个角度分别给予说明．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

某同学在学习滑动变阻器后，设计了一个如图所示的握力计．弹簧处于自然状态时，滑片P与滑动变阻器R断开，当手在A、B之间握压时，压缩弹簧，带动滑片P在电阻R上滑动，握力越大，电压表示数越大．设电源两端的电压恒为U，定值电阻的阻值为R，滑动变阻器的总电阻为R，总长度为l，已知手每施加1N的握力，弹簧的长度就会缩短a．
（1）请在图中完成电路连接（图中a、b、c为接线柱）．
（2）电压表的示数U_表与握力F之间的关系式是______．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

如图是某学校STS研究小组设计的三种调光台灯的电路．电路甲调节台灯亮度的特点是有三档不同亮度，但亮度不能连续变化．电路乙和丙在调节灯亮度方面也各有特点，请你简要说明乙、丙两电路调节灯亮度的相同点与不同点．

相同点：______；
不同点：______

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

阅读下面短文：
导体容易导电，绝缘体不容易导电．有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外，半导体还有许多特殊的电学性能，使它获得了多方面的重要应用．
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大．利用这种半导体可以做成体积很小的热敏电阻．热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高．
回答下列问题：

（1）如果将热敏电阻与电源、电流表和一个定值电阻串联成一个电路（如图19甲所示），其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变______（填“大”或“小”）．
（2）上述电路中，我们将电流表中的电流刻度盘换成相应的温度刻度盘，就能直接显示出热敏电阻附近的温度值．如果刻度盘正中的温度刻度值为20℃（如图乙所示），则15℃的刻度应在20℃的______边（填“左”或“右”）．
（3）如果在上述电路中，将电流表改为电压表，用电压表的示数反映热敏电阻附近的温度值．要求电压表与电流表指针偏转方向相同时，所反映的温度变化规律也相同．请完成图丙的电路设计．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2005-2006学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

现在家庭电器化程度越来越高，用电安全是一个十分突出的问题．表一是小明家中用电器正常工作的电功率值，表二提供了一组人体电阻数据．
表一：

用电器	额定功率/W	数量
照明灯	40W	8盏
彩电	100W	1台
洗衣机	150W	1台
电冰箱	100W	1台
电饭煲	750W	1个
闸刀开关上保险丝的额定电流为10A
电能表上标有“220V  10A”

表二：

测量项目	安全干燥时	出汗或潮湿时
手与手之间电阻	2×105Ω	2×103Ω
手与鞋底之间电阻	8×105Ω	10×103Ω

请问：
（1）小明家的所有用电器同时正常工作时，家庭电路中总电流是多少？是否能够安全使用？
（2）一个人没有擦手上的水就去按动开关（如图所示），由于水进入开关，导致人与火线接触，发生触电事故，则通过这个人的电流是多少（上表电阻数据适用于此人）？
