科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

请你画出图中的滑轮组向下拉的绕线方式．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

杠杆OA处于平衡状态，请在图中画出动力F对支点O的力臂L．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

物体M是静止在一水平匀速行驶的车厢里的一木箱．如图所示，请作出M所受力的示意图．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

一只排水量为1000t的轮船在河中航行，河水的密度为1.0×10³kg/m³，若轮船满载航行，试问：（取g=10N/kg）
（1）它受到的浮力是多少N？
（2）轮船排开河水的体积是多少m³？
（3）若此轮船从河里驶入海里，它受到的浮力是增大或是减小，或是不变？它排开水的体积又怎样变化？

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

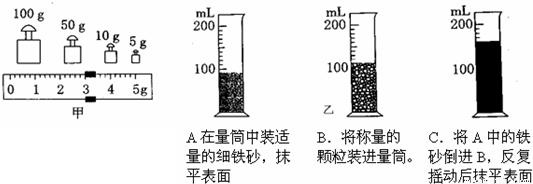

某兴趣小组测量一种易溶于水且形状不规则的固体颗粒物质的密度，测量的部分方法和结果如图所示．

（1）用调节好的天平测量适量小颗粒的质量．当天平平衡时，右盘中的砝码和游码位置如图甲所示，则称量的颗粒的质量是______g．
（2）因颗粒易溶于水，小组同学采用图乙所示方法测量体积，所称量的颗粒的体积是______cm³．
（3）该物质的密度是______kg/m³．
（4）在C步操作中，若摇动不够充分，铁砂未充满颗粒的空隙，则测出的值比实际密度偏______（填“大”或“小”）
（5）在C步操作中，若因铁砂较少，全部倒进并反复摇动后，没有完全覆盖颗粒，则测出的值比实际密度偏______（填“大”或“小”）．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

在研究“杠杆平衡条件的实验”中：
（1）首先将杠杆放在水平桌面上，发现杠杆左端下倾．那么他应将杠杆右端螺母向 ______（填“左”或“右”）调节一些，使杠杆在 ______位置平衡，其目的是 ______；
（2）小明用如图所示的装置验证杠杆的平衡条件，调节右边钩码的个数和悬挂位置，使杠杆水平平衡时，读出弹簧测力计的示数F₁=1.1N，钩码对杠杆的拉力F₂=1.47N，测得支点O到这两个作用点的距离L₁=20cm，L₂=10cm，他将所得数据直接代入杠杆平衡条件的公式中，发现F₁?L₁和F₂?L₂并不相等，从而认为杠杆的平衡条件不一定是F₁?L₁=F₂?L₂，小明失误的地方 ______．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（22）（解析版） 题型：解答题

某兴趣小组的同学在探究“滑动摩擦力的大小与什么因素有关系”时，提出了以下几种猜想：
A．与物体接触面积的大小有关   B．与物体受到的压力大小有关
C．与物体运动速度有关         D．与物体间接触面的粗糙程度有关
为了验证以上猜想是否正确，小组利用如图所示装置进行了实验．实验中所用的木块完全相同，操作方法正确，实验过程及实验数据如下表所示．

不同表面	实验次数	木块的放置方式	木块的运动速度	弹簧秤读数/N
木块表面	1	一个平放	v	1.8
	2	一个平放	1.5v	1.8
	3	一个侧放	v	1.8
	4	两个平叠放	v	3.6
木块上铺毛巾	5	一个平放	1.5v	2.4
	6	两个平叠放	v	4.8

（1）由第1和2次实验，可验证猜想______是错误的．
（2）由第1和3次实验，可得出的结论是：滑动摩擦力的大小与物体______．
（3）由第1和4次实验，可得出结论是：______．
（4）除第2和5次实验可以验证猜想D外，还有其他实验也可验证猜想D，请你写出两组，两组实验分别是______和______，______和______（只填实验次数）．
