科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，用电流表测量通过灯L₁的电流，其中电路正确的是（ ）
A．
B．
C．
D．

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：选择题

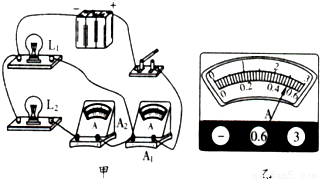

在图甲所示的电路中A₁的示数为1.2A，A₂的示数如图乙所示．下列判断正确的是（ ）
A．通过L₁的电流为0.7A
B．通过L₁的电流为1.2A
C．通过L₂的电流为1.2A
D．通过L₂的电流为2.5A

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，电源电压一定．关于电路工作情况，下列说法中正确的是（ ）

A．只闭合S₁时，两只灯泡是串联的
B．若先闭合S₁，再闭合S₂，电压表、电流表的读数均变小
C．若先闭合S₁，再闭合S₂，电压表、电流表的读数均变大
D．若先闭合S₁，再闭合S₂，电压表读数不变、电流表读数变大

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题

如图是一种拉杆式旅行箱的示意图，使用时相当于一个    （填“省力”或“费力”）杠杆，若箱和物品共重100N，设此时动力臂是阻力臂的5倍，则抬起拉杆的力F为    N．

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，物体A和B所受重力都为120N，滑轮重力不计，当分别用力匀速提升重物A和B时，F_A为    N；F_B为    N．

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题

图是玩弹弓的情景．经验表明，橡皮筋拉得越长，同样的“子弹”射得越远，这说明橡皮筋的弹性势能与    有关；若橡皮筋被拉的长度相同，而所用“子弹”的质量不同，则质量大的“子弹”射出的距离较小，原因是质量大的“子弹”射出时的    小．

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2007-2008学年苏科版九年级（上）期中物理试卷（解析版） 题型：填空题
