科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

小明在探究电流通过导体产生的热量与哪些因素有关的实验中，如图所示，把两段金属丝A、B（已知两金属丝电阻分别为R_A、R_B，且R_A＜R_B）串联后，分别放在两个完全相同的烧瓶中接入电路，在烧瓶中加入质量、初温均相同的煤油，a、b是两支完全相同的温度计．闭合开关通电一定时间，可观察到______瓶内煤油的温度升高更快些．（选填“甲”或“乙”）．此方案可探究______的关系．

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

小刚做测定小灯泡额定功率的实验，实验桌上备有下列器材：额定电压为2.5V的小灯泡、电压未知的电源（两端电压不变）、阻值为R的定值电阻、滑动变阻器、电压表各一只、三个开关和导线若干．

（1）小刚设计实验方案测量小灯泡的额定功率，小丽帮他连接了一部分实验电路（如图所示），请你按设计要求完成图所示的剩余部分实验电路的连接．
（2）请写出本实验主要测量步骤及所测物理量：按图连接电路，______．
（3）本实验中计算小灯泡额定功率的表达式P=______．

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中．电源两端电压不变；电阻R₁的阻值为10Ω．闭合开关S，电流表A₁的示数为2A，电流表A₂的示数为0.8A．求：
（1）通过电阻R₁的电流I₁；
（2）电源两端电压U；
（3）电阻R₂的阻值．

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

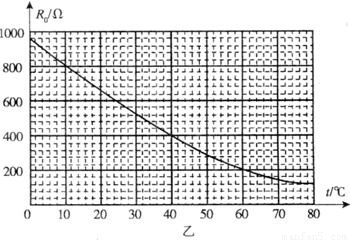

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R置于细菌培养箱内，其余部分置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R的阻值是200Ω．热敏电阻R的阻值随温度变化的关系如图乙所示．求：

（1）当培养箱内的温度为40℃时，电压表的示数；
（2）已知电流表量程是0～30mA，电压表量程是0～8V，则此电路能测量的最高温度．

科目： 来源：2009-2010学年北京市宣武区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电源两端电压不变，设灯L电阻不变．当开关S₁闭合，S₂断开，滑动变阻器的滑片P移到B端时，R₁的电功率为P₁，电流表示数为I₁；当开关S₁断开，S₂闭合时，R₁的电功率为P₁′，电流表示数为I₂，此时灯L正常发光．当开关S₁、S₂都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为R_c，电压表V₁的示数为U₁，电压表V₂的示数为U₁，已知U₁：U₂=3：2，R_c的电功率为18W，P₁：P₁′=9：25．电路通过断开、闭合开关以及滑动变阻器滑片P的移动，形成不同电路所消耗的最大电功率与最小电功率之比为3：1．求：
（1）电流I₁与I₂的比值；
（2）灯的电阻R_L与R₁的比值；
（3）灯L正常发光2min所消耗电能W的大小．（请画出相关电路状态的等效电路图）

科目： 来源：2007-2008学年上海市青云中学九年级（上）月考物理试卷（解析版） 题型：选择题

科目： 来源：2007-2008学年上海市青云中学九年级（上）月考物理试卷（解析版） 题型：选择题

科目： 来源：2007-2008学年上海市青云中学九年级（上）月考物理试卷（解析版） 题型：选择题
