科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

在如图所示电路的〇里填上适当的电表符号，填上后闭合电键S使之成为电阻R1与R2并联的电路图．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

在验证杠杆平衡条件时，某实验小组得到了如右图所示的杠杆平衡状态，已知每个钩码的质量均相等：
（1）已知钩码所挂位置不动，将左边的钩码拿掉一个，为使杠杆仍然保持平衡，右边的钩码拿掉______个；
（2）由此，总结出杠杆的平衡条件为______．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验装置，闭合开关，铜棒AB、电流表、开关组成闭合电路．
（1）要使电流表指针发生偏转，选择一种可行的操作：______；
（2）使铜棒AB上下运动，电流表指针能否发生偏转？______；
（3）要使电流表指针偏转方向发生改变，可采取两种方法：
方法一：______；方法二：______；
（4）感应电流的大小除了与铜棒运动速度有关以外，还和______有关．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．

（1）小明在实验中电流表应该选择 ______的量程．

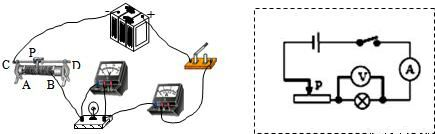

（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 ______（填写“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 ______和 ______．（填写序号）
A、小电灯短路             B、小电灯的灯丝断了
C、小电灯的灯座接触不良   D、电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小电灯的额定功率为 ______W．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.30	0.36	0.38

（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等．你认为造成这种结果的原因是 ______．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

小明用如图所示的电路，探究该电源暗箱（图中虚线框所示）中电阻R的阻值：
（1）开关闭合前，滑动变阻器的滑片应置于______端（选填“a”或“b”）；
（2）当电压表的示数为10V的时候，电流表的示数为4A，则此时滑动变阻器连入电路中的电阻R=______Ω，其消耗的功率P=______W；
（3）根据实验所测得的数据，小明在方格纸上画出了滑动变阻器消耗的功率P随其连入电路中电阻R的变化曲线，由图可知；当滑动变阻器消耗的功率P最大时，电路中电流为______A，电源暗箱中的电阻R为______Ω．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

市政府投入巨资，对干将路沿街实施景观改造，施工中，一工人利用如图所示的定滑轮将一桶沙匀速拉到10m高处，沙重为90N，所用的拉力为100N．
求：（1）有用功是多少？
（2）总功是多少？
（3）定滑轮的机械效率是多少？

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，R₁=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：
（1）电阻R₂的阻值；
（2）电源电压；
（3）通过R₂的电流．

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中．

温度/℃	…	30	40	50	60	70	…
热敏电阻阻值/Ω	…	350	300	250	210	175	…

“控制电路”由热敏电阻R₁、电磁铁（线圈阻值R=50Ω）、电源U₁、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；
“工作电路”由工作电源U₂（U₂=10V）、发热电阻R₂（R₂=5Ω）、导线等组成．问：
（1）工作电路工作时的电流为多大？电阻R₂的发热功率为多大？
（2）若发热电阻R₂需提供1.2×10⁴J的热量，则工作电路要工作多长时间（不计热量的损失）？
（3）若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U₁最小值为多大？

科目： 来源：2007-2008学年江苏省苏州市相城区九年级（上）期末物理试卷（解析版） 题型：解答题

某花园，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以足够长的细导线，设计一个值班人员和看护花园的报警器，要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮同时铃响，请在下面方框内画出你设计的电路图．
