科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：填空题

如图所示是汽油机工作过程中的    冲程．一单缸四冲程汽油机的飞轮转速是1800r/min，则该汽油机每秒内完成    个冲程，对外做功    次．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：填空题

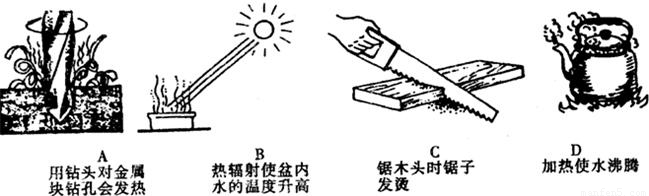

如下图A、B、C、D所示的四种情况中，用热传递的方式改变物体的内能的是图    ，用做功的方式改变物体的内能的图是    ．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

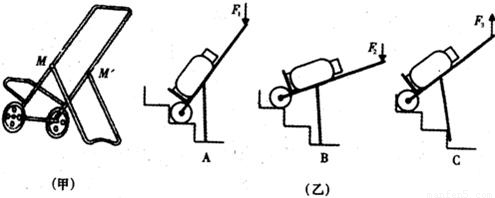

图（甲）是利用杠杆原理制成的搬运重物上楼的小车，其中M、M′两处为轴连接，图（乙）中的A、B、C描述了小车搬运重物（煤气罐）上楼的过程，请分别在A、C两幅图中确定杠杆的支点（用O表示）并画出动力臂（用L表示）．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

在如图中画出使杠杆OA平衡时的最小动力F₁的方向和阻力F₂的力臂L₂．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

请根据图所示的电路图连接图乙的实物电路．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

在如图所示电路的〇里填上适当的电表符号，填上后闭合电键S使之成为电阻R1与R2并联的电路图．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

上图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中：

（1）请将表格中的实验数据补充完整；

（2）小明的第3次实验存在错误，其错误是______；
（3）在研究“杠杆的平衡条件”实验中，有一组同学猜想杠杆的平衡条件可能是“动力+动力臂=阻力+阻力臂”他们经过实验，获得了下述数据：

于是，他们认为自己的猜想得到了验证，你认为他们的实验过程存在什么问题？
______．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

在“测滑轮组机械效率”的实验中，小华按正确方法操作，如图是他实验中的情景，下表是他记录的一组数据．

钩码总重G（N）	钩码上升高度h（m）	测力计拉力F（N）	测力计移动距离s（m）
2	0.05	0.4	0.15

（1）由表中数据可计算出，滑轮组对钩码做的有用功为______J．
（2）对以上两个计算结果进行比较，其不合理之处是______；结合测力计放大图，可知小华的错误是______．
（3）在该次实验中，所测滑轮组的机械效率等于______．

科目： 来源：2008-2009学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：解答题

在“用电流表测量电流”的实验中，某同学连接的电路如图所示：
（1）闭合开关，观察到灯泡L₁和L₂的发光情况是______；
（2）针对上述现象，该电路存在的问题是______；
（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．
