科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：填空题

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：填空题

如图甲所示，在安装直流电动机模型的实验中，要改变线圈的转动方向，除了改变磁场方向外，可以采用的方法是    ；完成以上实验后，取下电源换接上小灯泡，在模型的转轴上绕上细线，如右图乙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时模型就相当于    ．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：填空题

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

在如图中画出使杠杆OA平衡时的最小动力F₁的方向和阻力F₂的力臂L₂．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

在如图所示电路的〇里填上适当的电表符号，填上后闭合电键S使之成为电阻R1与R2并联的电路图．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

在验证杠杆平衡条件时，某实验小组得到了如右图所示的杠杆平衡状态，已知每个钩码的质量均相等：
（1）已知钩码所挂位置不动，将左边的钩码拿掉一个，为使杠杆仍然保持平衡，右边的钩码拿掉______个；
（2）由此，总结出杠杆的平衡条件为______．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验装置，闭合开关，铜棒AB、电流表、开关组成闭合电路．
（1）要使电流表指针发生偏转，选择一种可行的操作：______；
（2）使铜棒AB上下运动，电流表指针能否发生偏转？______；
（3）要使电流表指针偏转方向发生改变，可采取两种方法：
方法一：______；方法二：______；
（4）感应电流的大小除了与铜棒运动速度有关以外，还和______有关．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．

（1）小明在实验中电流表应该选择 ______的量程．

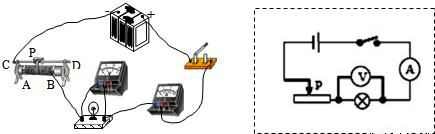

（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 ______（填写“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 ______和 ______．（填写序号）
A、小电灯短路             B、小电灯的灯丝断了
C、小电灯的灯座接触不良   D、电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小电灯的额定功率为 ______W．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.30	0.36	0.38

（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等．你认为造成这种结果的原因是 ______．

科目： 来源：2008-2009学年苏科版九年级（上）期末物理试卷1（解析版） 题型：解答题

小明用如图所示的电路，探究该电源暗箱（图中虚线框所示）中电阻R的阻值：
（1）开关闭合前，滑动变阻器的滑片应置于______端（选填“a”或“b”）；
（2）当电压表的示数为10V的时候，电流表的示数为4A，则此时滑动变阻器连入电路中的电阻R=______Ω，其消耗的功率P=______W；
（3）根据实验所测得的数据，小明在方格纸上画出了滑动变阻器消耗的功率P随其连入电路中电阻R的变化曲线，由图可知；当滑动变阻器消耗的功率P最大时，电路中电流为______A，电源暗箱中的电阻R为______Ω．
