甲、乙两条铜导线的长度相同，甲的横截面积比乙小，现将它们串联后接入电路中，则（ ）
A．乙导线两端的电压大，所以通过它的电流也大
B．乙导线的电阻较小，两端的电压也较小
C．甲导线的电阻大，所以通过它的电流小
D．甲、乙两导线中的电流相同，各自两端的电压也相同

下表为一台空调铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）

电源 电压	频率	额定制冷功率	额定制热功率
220V	50Hz	1200W	1320W

A．若连续制冷半小时，空调消耗的电能为0.66kw?h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其他形式的能转变为电能

为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（ ）
A．手移动变阻器的滑片，眼观电流表
B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光
D．手按开关，眼观电流表

如图所示的电路中，若开关闭合后各灯无损，则（ ）

A．只有灯L₁能发光
B．只有灯L₃能发光
C．灯L₁、L₃能发光
D．灯L₁、L₂、L₃都能发光

下列各图中，有错误的是（ ）
A．
B．
C．
D．

小华所在小组的同学为了研究水的沸腾，取了200 g的水加热，下表是他们记录的有关数据．

（1）加热前水的温度如图所示，把烧杯中的水加热至沸腾，水需要吸收的热量为______J．（假设加热过程中水的质量不发生变化）
（2）如图中，表示水沸腾的图是______

（3）根据表中数据分析可知，水在沸腾时的特点是______．
（4）小华发现，水从开始加热到沸腾这段时间过长．如果要适当缩短实验时间，则可行的一种方法是______．
（5）试分析水的沸点不是100℃的可能原因（写出一种即可）______．

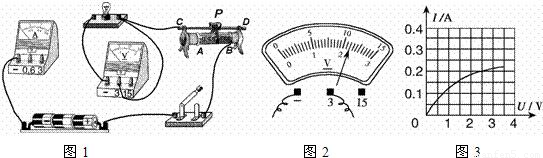

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．
（1）要改变电磁铁线圈中的电流大小，可通过______来实现；要判断电磁铁的磁性强弱，可观察______来确定．
（2）下表是该组同学所做实验的记录：

电磁铁（线圈）	50匝			100匝
实验次数	1	2	3	4	5	6
电流/A	0.8	1.2	1.5	0.8	1.2	1.5
吸引大头针的最多数目/枚	5	8	10	7	11	14

①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流______；
②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数______；
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①你对此猜想是：______；
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：______．

在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强．
（1）左图为某磁极附近磁感线的方向和分布的示意图．由图可知，该磁极为______极，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的______．

（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻．某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示．根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而______．图线没有过坐标原点，是因为______．

（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度．
①将该磁敏电阻R放置在磁场中的位置1处．吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出．请你将该实验电路连接完整．

②正确接线后，测得的数据如上表所示．该磁敏电阻的测量值为______Ω．
③根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为______T．
④在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数______，电压表的示数______．（填“增大”、“减小”或“不变”）
（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题：______．
（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0mA时，求滑动变阻器接入电路的阻值．设电源电压为5.50V．

小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景．
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．
回答下列问题：
（1）根据工作原理，将电路连接完整．

（2）要记录违规闯红灯的情景，光控开关应在接收到______光（填“红”、“绿”或“黄”）时，自动闭合．
（3）由图乙可知，压敏电阻R的阻值随受到压力的增大而______．
（4）已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引．通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录．（取g=10N/kg）
