科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

如图所示是我省某山地的等高线地形图（单位：米），请回答以下问题：
（1）若把同一个物体分别放在A点和B点，则物体的重力势能较大的是在    点．
（2）小明欲攀登B高地，有CB、DB两条登山路线，其中    路线攀登较为省力．
（3）若小明在山脚下（海拔150m处）出发登山到达B，他想测量登山过程的功率，他需要测量的物理量是    ，    ．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

如图所示，旗杆顶上安装滑轮（图甲）是为了    ，塔吊中使用的滑轮组（图乙）主要是为了    ，乙图中用10⁴N的拉力F将重为1.8×10⁴N的重物匀速竖直提升10m，历时20s．则滑轮组的机械效率是    ，拉力F的功率为    W．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

图是玩弹弓的情景．经验表明，橡皮筋拉得越长，同样的“子弹”射得越远，这说明橡皮筋的弹性势能与    有关；若橡皮筋被拉的长度相同，而所用“子弹”的质量不同，则质量大的“子弹”射出的距离较小，原因是质量大的“子弹”射出时的    小．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

如图所示，汽油机正处于    冲程，这个冲程是将    能转化为    能．它完全燃烧mKg的汽油时，放出8×10⁸J的热量，要损失4.8×10⁸J的能量，该汽油机的效率是    ．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：解答题

如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：解答题

请在如图中画出杠杆的支点O、动力臂L₁和阻力F₂的示意图．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：解答题

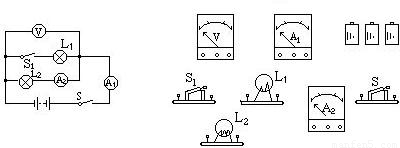

按如图所示的电路图，将实物连接起来．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（4）（解析版） 题型：解答题

识图：

（1）A实验探究的是______；
（2）B实验的实验现象是______；
（3）C实验现象说明了______是可以改变物体的内能；
（4）D这两个实验可以说明的同一个物理问题是______．
