科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：填空题

如图所示，V₁、V₂是两个相同的双量程电压表（量程为“0～3V”和“0～15V”）．当电路正常工作时，两表指针偏转角度相同，则电压表V₂所用的量程是    V，灯L₁与灯L₂的电阻之比R₁：R₂=    ．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：填空题

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

（1）如图1所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中画出这个力的示意图．
（2）居民楼里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图2中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路．
（3）如图3所示，当开关闭合后，两螺线管向相反方向运动，请你把乙螺线管的导线连入这个电路（导线不能交叉）．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

如图甲所示是小磊测动滑轮的机械效率的示意图．他用弹簧测力计拉动绳子的自由端，将质量为200g的钩码从A位置匀速提升到B位置，同时弹簧测力计从图中的A′位置匀速竖直上升到B′位置，在这个过程中，弹簧测力计对绳的拉力为F，弹簧测力计的示数如图乙所示．则
（1）弹簧测力计的示数是______N；
（2）钩码上升的距离是______cm；
（3）拉力F做的功是______J．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

小芳同学设计了一个高度可调节的斜面来探究斜面的省力情况、斜面的机械效率与斜面的倾斜程度之间的关系，如图所示．她首先测出小车重，然后用弹簧测力计沿斜面拉动小车，调节斜面倾斜角θ的大小多次测量，得下表所示的数据：

斜面倾斜角θ	小车重G/N	斜面高h/m	斜面长S/m	拉力F/N	有用功W有/J	总功W总/J	机械效率η
12°	5	0.2	1	2.1		2.1	48%
30°	5	0.5	1	3.6	2.5		69%
45°	5	0.7	1	4.3	3.5	4.3

（1）请你替小芳在上表的空格中填上适当的数据．
（2）分析上表中的数据，可以得出的探究结论是：斜面倾斜角θ越______，斜面越省力，斜面的机械效率越______．
（3）实验过程中拉力的方向应与斜面______．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

铅笔芯主要成分是石墨，笔芯软硬程度不同的铅笔其用途不同，例如作图用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔．铅笔芯是导体，张华同学猜想铅笔芯电阻大小可能与其软硬程度有关．张华选择干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线，设计实验对这个问题进行了探究．
（1）张华同学选取软硬程度不同的铅笔芯进行研究时，应考虑到它们的______和______等因素是相同的；
（2）若图乙中铅笔芯的硬度比图甲中大，开关闭合后，张华根据观察到的小灯泡的亮度情况，可确定乙图中铅笔芯的电阻______（选填“大”或“小”），说明铅笔芯的电阻与软硬程度______（选填“有关”或“无关”）；
（3）张华想借助电阻箱，用“替代法”较准确的测出铅笔芯的电阻．除了上述器材和电阻箱外，还需必备的器材是：______；张华的做法是：用电阻箱替代图中的铅笔芯，调节电阻箱的电阻值，使______的大小与原来接铅笔芯时的大小相同，则电阻箱接入电路的阻值就是铅笔芯的电阻值．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

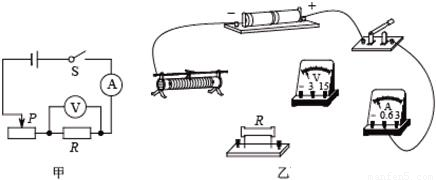

冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
（1）请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．

（2）实验过程中，冬冬把电阻R由5Ω分别换成了10Ω、20Ω，每次闭合开关后，首先应调节 ______，使 ______保持不变，然后再记录电流表的示数．
（3）下表是冬冬测得的三组数据，据此数据可得到的结论是：______．
（4）本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差．你认为下列实验中多次测量的目的与本实验相同的是 ______（填序号）．
A、测量物体的长度
B、用伏安法测量定值电阻的阻值
C、探究重力大小与质量的关系．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷14（解析版） 题型：解答题

在学校实验室开放时．同学们对手摇发电机非常感兴趣，他们想：发电机产生感应电流大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机和实验记录表：

（1）根据表格可知，他们准备研究发电机产生感应电流的大小是否与______有关．
（2）手摇发电机在发电时将______能转化为电能．
（3）他们根据小灯泡的亮度来判断电路中感应电流的大小，像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”．下列方法属于“转换法”的是______（填序号）
①根据磁铁吸引大头针的多少来判断磁性的强弱；
②根据能否进行新陈代谢来区分生物与非生物；
③根据纯净物中元素种类的多少来区分单质与化合物．
（4）判断电流大小，除了借助小灯泡观察之外，实验室常用______表来测量．
