科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

在测定小灯泡额定功率的实验中（所用灯泡的额定电压U=3.8V）．
（1）王强小组采用图甲的方案，闭合开关后，发现无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，观察到电流表示数如图乙所示，则小灯泡的额定功率为______W．

（2）姚远小组设计了另一种实验方案（其中电源电压未知，电阻R的阻值已知）．
①电路如图丙所示，请你在图丁中按电路图用笔画线代替导线连接好电路；
②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I₁；
③开关S拔到位置2，滑片位置不动，读出电流表示数I₂
先算出灯泡的电阻R_L=______（请你用所测的物理量表示），再根据，计算灯泡的额定功率．他们按此方案测量，发现实验结果与真实值相差较大，原因是______．仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤2改为______．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

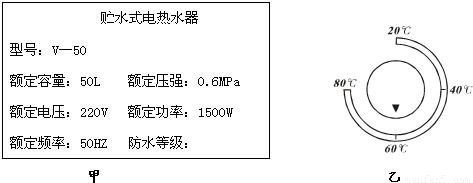

小明家新安装了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，充满水后，小明将调温开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请你帮助小明回答下列问题：
（1）加热指示灯从亮到灭的过程中，热水器中的水一共吸收多少热量？
（2）若不考虑能量损失，从接通电源到指示灯熄灭需要多少时间？
（3）若实际经过2h指示灯才熄灭，则热水器的效率是多少？[C_水=4.2×10³J/]．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

小明家在装修房子时，想新增加一个电源插座和一盏电灯，以供新买的电脑使用．为连好电路，他先画出了图所示的草图．请你帮小明完成此电路图．

（2）若小明家已安装60W灯泡三只，1.2kW空调一台，200W电视机一台，又安装60W灯泡一只，现新购买的200W电脑能否接人该电路中使用，并说明你的理由．
（3）小明家装修房子从4月1日开始，他观察到他家的电能表示数是，4月30日结束时电能表示数是．在此期间，他家用电______kW?h，若按每度电费0.50元计算，小明家四月份应交电费______元．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷3（解析版） 题型：解答题

如图是一种测量小汽车油箱内油量装置的原理图．压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少．已知：压力传感器R的电阻与所受压力的关系如表所示．（本题g取10N/kg）
若压力传感器R的上表面面积为5cm²，汽油热值为4.6×10⁷J/㎏，汽油密度为0.71×10³㎏/m³，电源电压为6V．请回答：

压力F/N		50	100	150	200	250	300	…
电阻R/	500	380	310	245	200	170	150	…

（1）当油与箱总重为600N时，压力传感器R受到的压强是多大？
（2）若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？
（3）如果空油箱的质量为5.8㎏，油量表指针指向2×10^-2m³时，电路中电流是多少？

科目： 来源：2009-2010学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2009-2010学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2009-2010学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：选择题

小星乘超市的自动扶梯匀速上升的过程中，小星的（ ）

A．动能转化为势能，机械能不变
B．动能转化为势能，机械能增大
C．动能不变，势能增大，机械能增大
D．动能不变，势能不变，机械能不变
