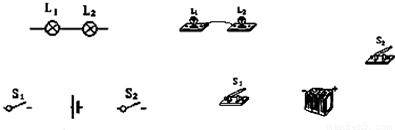

如图示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图．电路要求：
（1） L₁与L₂组成并联电路，
（2） S₁控制L₁，S₂同时控制L₁与L₂；

科目： 来源：2009-2010学年江苏省南通市小海中学九年级（上）期中物理试卷（解析版） 题型：解答题

请画出下图中杠杆所受力的力臂．

科目： 来源：2009-2010学年江苏省南通市小海中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图1所示为用伏安法测电阻的电路图，电路中电流约为0.4A．

（1）如图2，用笔画线做导线，将题中实物图按电路图连线，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的______端（填A或B）．
（2）电压表应选______的量程，电流表应选______量程．
（3）小名同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图3所示，则电压表的读数是______V，电流表的读数是______A，被测电阻R_x的阻值是______Ω．

（4）全班为小名同学首先获得测量结果而高兴．小名准备整理实验器材结束实验．你认为他的实验真的结束了吗？为了得到更可靠的结果，你认为接下去他的具体操作应是______．
（5）若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是______．

科目： 来源：2009-2010学年江苏省南通市小海中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年江苏省南通市小海中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年江苏省南通市小海中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，R₁=10Ω，R₂=20Ω，R₃=30Ω，电源电压恒定不变，若开关S₁闭合，S₂断开时，电流表的读数是0.3A，求：
（1）电源电压多大？
（2）当S₁和S₂都断开时，电流表的读数多大？
（3）当S₁和S₂都闭合时，电流表的读数是多大？

科目： 来源：2009-2010学年安徽省安庆市外国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

自从汤姆逊发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，在20世纪上半叶，最为大家接受的原子结构是下图中的（ ）
A．
西红柿
B．
西瓜
C．
面包
D．
太阳系

科目： 来源：2009-2010学年安徽省安庆市外国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的工具中，属于费力杠杆的是（ ）
A．
钢丝钳
B．
起子
C．
羊角锤
D．
镊子

科目： 来源：2009-2010学年安徽省安庆市外国语学校九年级（上）期中物理试卷（解析版） 题型：选择题

如图是小明用刻度尺测量一条形金属片长度的情形，该刻度尺的分度值和金属片的长度分别是（ ）

A．1cm、5.50cm
B．1cm、8.30cm
C．1mm、8.30cm
D．1mm、2.80cm
