科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（9）（解析版） 题型：解答题

在如图所示的电路中，用电压表、电流表测电阻Rx的阻值：
（1）将实验电路补画完整．

（2）当滑片移到某一位置时，电压表、电流表的示数如图所示，则Rx的阻值为______Ω；

（3）某同学在实验中，不小心将滑动变阻器损坏（不能使用）了，一时又找不到其他变阻器．如果不用滑动变阻器，可能对实验结果的影响是______．
你能否利用身边的物品代替滑动变阻器完成该实验，说出你的做法：______．
（4）在测出电阻值后，该同学继续实验--研究导体中电流跟电阻的关系（滑动变阻器完好）．他观察电表指针在某一合适的位置，取下Rx，换上另一较大电阻R，下一步的操作是______，目的是______．

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（9）（解析版） 题型：解答题

小王学习了有关热学的知识后，知道水的比热容是4.2×10³J/．
（1）如果小王用燃气灶将质量为5kg、温度为20℃的水加热到100℃，则水需要吸收多少热量？
（2）若小王烧水用的燃气灶使用的是热值为4.2×10⁷J/kg的煤气，且燃气灶烧水时的热效率（热效率等于水吸收的热量与燃料完全燃烧放出的热量之比）为20%，那么把质量为5kg、温度为20℃的水加热到100℃实际消耗的煤气为多少千克？
（3）为了节约能源，小王对燃气灶进行了改进，使燃气灶的热效率得到了提高．若小王在同样的条件下将质量为5kg、温度为20℃的水加热到100℃，可比原来节省0.04kg的煤气，则现在燃气灶烧水时的热效率为多少？

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（9）（解析版） 题型：解答题

某工地用如图所示的滑轮组匀速提升5000N的重物，在重物上升0.8m的过程中，拉力的功率为2500W，滑轮组的机械效率为80%．则：
（1）滑轮组的有用功为多少？
（2）拉力做的总功为多少？
（3）绳子的自由端下降的速度为多少？

查看答案和解析>>

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（9）（解析版） 题型：解答题

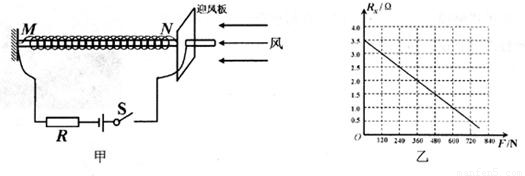

某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．
已知电源电压恒为4.5V，定值电阻R=1.0Ω．金属杆接入电路中的电阻R_x与迎风板所承受风力F的关系如图乙所示．
