科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：选择题

在探究凸透镜成像规律的实验中，我们发现像距v和物距u是一一对应的，在如图 所示的四个图线中，能正确反映凸透镜成像规律的应该是（ ）

A．图线A
B．图线B
C．图线C
D．图线D

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：选择题

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：选择题

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：选择题

如图所示，一点光源位于凸透镜的主轴上，凸透镜位置固定．当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点．则凸透镜位于（ ）

A．A的左侧
B．AB之间
C．BC之间
D．C的右侧

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：选择题

夏天的早晨，树叶上常常会有一些露珠，透过露珠看树叶，叶脉会变大，而且更清晰，这是因为露珠相当于一个“放大镜”，这种情形下，叶脉应位于“放大镜”的（ ）

A．焦距以内
B．焦距和二倍焦距之间
C．二倍焦距处
D．二倍焦距以外

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：解答题

如图所示，分别是从凸透镜的两倍焦距和一倍焦距处射向透镜的两条光线．请在图中画出它们通过透镜后的光路．（P、P′都是与凸透镜距离等于两倍焦距的位置）

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：解答题

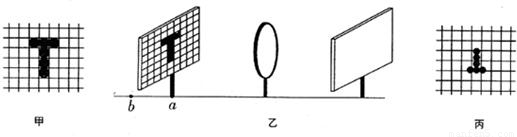

小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．
（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示．则光屏上的像是倒立、______的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到______为止．

（2）用这种发光物体和光屏做实验，最主要的一条优点是：______．
（3）如图乙所示，当发光物体在a点时，物与像之间的距离为s₁；当发光物体在b点时，物与像之间的距离为s₂，则s₁______s₂．（选填“＞”“=”“＜”）
（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向透镜方向观察，如图丁所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时看不到这个像了，请分析并说明原因．______．

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：解答题

某小组在探究凸透镜成像规律时，不小心将 透镜掉在地上碎成三块．他们不知道碎镜片的焦距是否与原透镜相等，于是选取其中一块镜片，准备测量其焦距．
（1）请你设计一个简单实验，测量所选镜片的焦距．所用的主要器材有______；在图中虚线框内画出你所设计的实验示意图．（图中镜片已画出）
（2）测量后，发现这块镜片的焦距与原透镜相等，由此他们得出“每块镜片的焦距都与原透镜相等”的结论．他们这种推断方法存在的主要问题是______．

科目： 来源：新人教版八年级上册《第5章 透镜及其应用》2013年同步练习卷A（四）（解析版） 题型：解答题

在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图所示，调节烛焰、凸透镜和光屏的中心在同一高度，把凸透镜固定在50cm处．
（1）将蜡烛放在A点，光屏在B位置上，为了找到清晰的像，应将光屏向______（填“左”或“右”）移动．
（2）依次改变蜡烛的位置，移动光屏，直到找到清晰的像．记录的数据如下表．

次数	1	2	3	4	5	6
物距（cm）	40	35	30	25	20	15
像距（cm）	13.5	14	15	16.7	20	30

①在1-4次实验中，所成的像为倒立、______的实像．
②第6次的像比第5次的______ （填“大”或“小”）．
（3）将蜡烛放在C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向______（填“左”或“右”）移动．
