科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示．

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

如图是用杠杆提起重物的示意图．请画出拉力F₁（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F₂的示意图．

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

在图中，每个钩码的重为2牛，请在杠杆上的适当位置挂一个相同的钩码，使杠杆在水平位置平衡．

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

在图中画出F₂对应的力臂L₂以及阻力臂L₁对应的力F₁．

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

过去农村用的舂米工具是一个杠杆，如图是它的结构示意图．O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷．若石球重50N，要将石球抬起，脚至少用多大竖直向下的力？（摩擦和杠杆自重均忽略不计）

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

为研究液体吸收的热量是否与液体的种类有关，某同学做如下实验：在两个相同的烧杯中，分别盛有质量和温度都相同的水和煤油，用两个相同的酒精灯分别对它们加热，让它们升高相同的温度，并记下它们升高相同温度所需要的时间，如图所示．观察图中两钟表所表示的时间可知，对水加热所需要的时间______对煤油加热所需要的时间（选填“大于”、“等于”或“小于”）．这实验表明______．

科目： 来源：2010-2011学年上海市南汇一中八年级（上）期末物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡，这样做是为了便于测量______；如果发现杠杆左端偏高，则可将右端的平衡螺母向______调节．

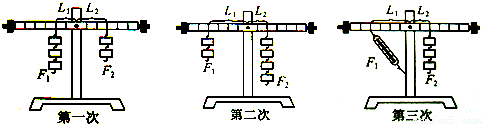

如图是小明三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每格长5cm，部分实验数据已记录在下表中：

实验次数	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1	______
2	1	20	______	10
3	1	20	1.5	10

（1）请将表格中的实验数据补充完整．
（2）小明的第3次实验存在错误，其错误是______．
