科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

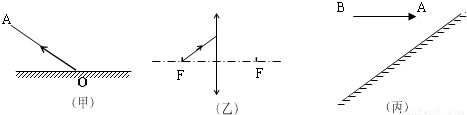

在图甲）中根据反射定律画出入射光线；在（乙）中画出入射光线经凸透镜折射后的折射光线；在（丙）中根据平面镜成像特点画出发光体AB在平面镜中的像．

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验．如图所示：
（1）要使像能够成在光屏的中央，应将光屏向______调整（选填“上”或“下”）；
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是______cm；
（3）接着使烛焰向左移动5cm，此时应该将光屏向______移到某一位置（选填“左”或“右”），才能在屏上得到倒立、______、清晰的实像（选填“放大”、“缩小”或“等大”）．

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

图所示为______（填“晶体”或“非晶体”）熔液的凝固图象．从图象可以看出，凝固过程持续的时间是______min，第8分钟时，物体处于______态．

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，烧杯和试管里均盛有碎冰块，下面用酒精灯加热，烧杯中的碎冰有一半熔化时，试管中的碎冰______熔化（填：“会”或“不会”），因为______．

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

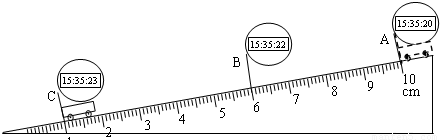

小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置：小车从带刻度（分度值为1mm）的斜面顶端由静止下滑，图中的圆圈是小车到达A、B、C三处时电子表的显示（数字分别表示“时：分：秒”），则：
（1）该实验是根据基本公式______测量小车平均速度的．
（2）根据图中所给信息回答：t_BC=______s；v_AC=______m/s．

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

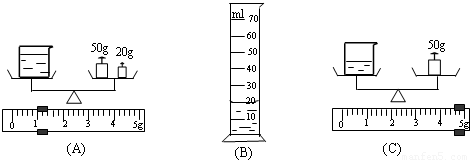

某同学用天平和量筒测液体的密度，砝码的质量和标尺上游码所对应的刻度值、量筒内液体体积的示数如图所示．请将表格表头填写完整，并将实验数据及计算结果填入表中．

烧杯和液体的总质量m1（g）	量筒中液体的体积V（cm3）		量筒中液体的质量m（g）	液体的密度 ρ（kg/m3）

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市西城区三帆中学八年级（上）期末物理试卷（解析版） 题型：解答题
