科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

变阻器铭牌“20Ω、1A”字样，表示这个变阻器电阻变化范围是    ，允许通过的最大电流是    A．滑片P移至中点时接入电路的阻值为    ，当把它接入如图所示的电路中时，滑片P向左移动时，电路中的电流强度    （填“增大”“减小”或“不变”）．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

当闭合开关后，两个电压表指针偏转均为图所示，则电阻R₁和R₂两端的电压分别为    V和    V．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端．从油量表（相当于电流表）指针所指的刻度，就可以知道油箱内油面的高度．当油箱内油量减少后，油面下降，浮标向    动（选填“上”或“下”），滑动变阻器R的滑片    移（选填“上”“下”），接入电路中的电阻    （选填“变大”、“变小”或“不变”），则电路中的电流    （选填“变大”、“变小”或“不变”），油量表相应的示数    （选填“变大”、“变小”或“不变”）．如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

在下图中的○里填上合适的电表，并标明“+”、“-”接线柱，要求每个元件都能正常工作．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

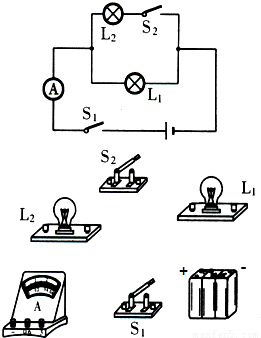

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

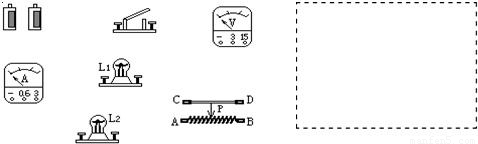

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

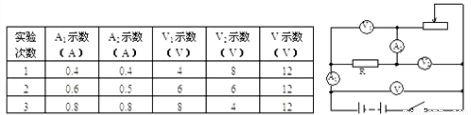

某同学按图所示的电路图连接电路进行实验，实验时，电阻R保持不变，三次改变滑动变阻器的滑片P的位置，得到数据如表格所示，回答下列问题．
（1）上述电路是______电路．
（2）分析表格实验数据，可以发现有一次记录是错误的，
正确结果应该是______改正后，可归纳出哪些实验结论？______．
（3）如果突然发现电压表V₁和V的示数相同，电流表有示数，则出现的故障可能是______
