科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：选择题

如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U_甲：U_乙为3：1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I_甲：I_乙为（ ）

A．2：1
B．2：3
C．3：1
D．3：2

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中．

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

请根据图中电流表的连接，（1）在括号中用“+”和“-”标出电源正负极；（2）在通电螺线管的左右两侧标出相应的N、S极；（3）将小磁针静止时的N极涂黑．

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

根据图所示的情景提出两个与物理知识有关的问题并做出简答．
（示例）问题：图中的用电器是什么连接方式？
回答：这些用电器是并联的．
①问题：______
回答：______．
②问题：______
回答：______．

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

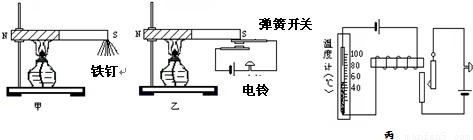

小宇同学参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关”的课题．他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下．

（1）从小宇的实验可得出的初步结论是 ______．
（2）根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁的 ______减弱直至消失，无法 ______（填：“排斥”或“吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警．
（3）同组的小明同学却认为小宇设计的温度报警器没有如图丙所示的这种设计好．请你比较两种温度报警器，指出小宇设计中的不足之处 ______．

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

如图所示，电阻R₂=5Ω，电源电压保持4V不变，当开关S闭合时，电压表的示数为1.5V，求：
（1）电阻R₁的阻值；
（2）通过R₂的电流．

科目： 来源：2007年安徽省淮北市相山区西园中学初二物理上学期竞赛试卷（解析版） 题型：解答题

小王家最近新买了一个电热水器，铭牌上部分数据如右表．

电器名称	音响	彩电	所有照明灯	洗衣机	电冰箱
额定功率/W	150	100	400	200	200

额定容积（L）	60
额定功率（kW）	1.1
额定电压（V）	220
净重（kg）	25
水温调节范围（℃）	10-70

（1）、电热水器接入家庭电路工作时的电流是多少？
（2）、电热水器正常工作5min产生的内能是多少？
（3）、小王家中的电能表如下图所示．某天，他们家中正在使用的用电器的额定功率如下表所示，请通过计算说明他家是否还可以同时再使用新买的这个电热水器．
