科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

在图中画出反射光线的入射光线，并标出入射角和它的度数．

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，甲图中折射光线过光心；乙图中折射光线与主光轴平行，请在甲、乙两图中分别画出入射光线．

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

根据实物图画出相应的电路图并在图中标出通过灯L₂中电流的方向和电流表的正负接线柱．

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

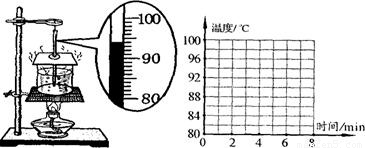

小凡同学在实验室做“观察水的沸腾”实验，当水温为82℃时开始记录数据，以后每隔lmin读一次温度计的示数，直到水沸腾一段时间后停止读数，其数据记录如下表所示．

时间/min		1	2	3	4	5	6	7
温度/℃	82	86	90		98	98	98	98

（1）在记录第四次数据时，温度计的示数如图所示，请将读数填在表内空格中．
（2）请根据表格中的数据，在图中作出水的温度随时间变化的图线．
（3）由图线可知，水在沸腾过程中温度的特点是 ______．
（4）实验结束后，同学们在交流时，发现各自测出的水的沸点大都不是100℃，可能原因是 ______（写出一点）．

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

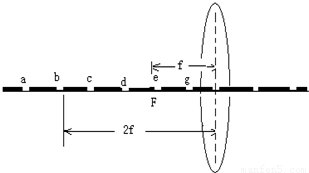

在做观察凸透镜成像的实验时，保持透镜的位置不变，后先把蜡炬放在a．b．c．d．e．g 各点，如图所示，分别调整光屏的位置，则：
（1）把烛焰放在______点时，光屏上出现的实像最大．
（2）把烛焰放在______点时，光屏上出现比烛焰小的实像；照相机、幻灯机中的______就是根据这个原理制成的．
（3）把烛焰放在______点时，在与物体同侧成正立．放大的像．
（4）光屏上出现倒立．等大的实像时，测得烛焰到透镜的距离为20cm，这个透镜的焦距是______cm．
（5）实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏向______移动．

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年山东省东营市胜利油田八年级（上）期末物理试卷（解析版） 题型：解答题

认真观察分析电路图并解答下面的问题：
（1）如果要使灯L₁、L₂串联，则应闭合或断开哪几个开关．
（2）如果串联时电流表的示数为0.25A，则通过L₁的电流I₁和通过L₂的电流I₂是多少？
（3）闭合或断开哪几个开关，灯L₁、L₂构成并联．
（4）如果并联时电流表的示数I为0.8A，通过L₁的电流I₁为0.35A，计算得出通过L₂的电流I₂．

科目： 来源：2011-2012学年江苏省苏州市立达中学八年级（上）期中物理试卷（解析版） 题型：选择题

生活中的现象，如图所示的四种情景中．属于光的直线传播的是（ ）
A．
    镜中花
B．
    钢笔错位
C．
      手影
D．
  用放大镜看物体

科目： 来源：2011-2012学年江苏省苏州市立达中学八年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的现象中，属于汽化的是（ ）
A．
刚从水中出来，感觉特别冷
B．
水烧开时冒出大量“白气”
C．
寒冬季节，堆在户外的“雪人”变小
D．
树枝上形成“雾凇”
