科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

如图所示，请根据平面镜成像特点．作出物体AB在平面镜中成的像．

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

请你在图中，标出小磁针的N、S极及通电螺线管周围的磁感线方向．

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

（1）如图（1）所示，物体A的长度是______cm．
（2）如图（2）所示，电能表的示数是______kW h．
（3）图（3）所示的物体的质量是______g．

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

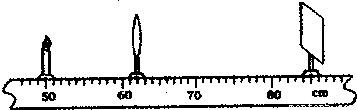

在用焦距为10cm的凸透镜来探究成像规律的实验中，小吴将蜡烛、凸透镜、光屏依次放在光具座上，如图所示．

（1）点燃蜡烛后，在调整过程中，他发现光屏上承接蜡烛的像偏下，则应调整光屏、凸透镜或烛焰，使三者的中心大致在______．
（2）当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、______（选填“放大”或“缩小”）的______像．（选填“实”或“虚”）
（3）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______．（选填“完整的像”、“一半的像”或“无法成像”）
（4）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像．若取下远视眼镜，则清晰的像会成在光屏的______（选填“前面”或“后面”）

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

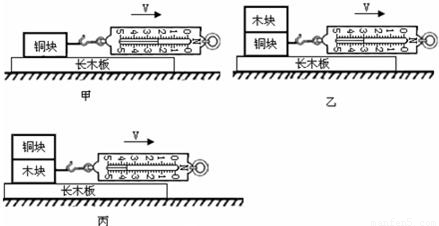

如图所示是小明“探究影响滑动摩擦力大小的因素”的实验．铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动．

（1）比较（甲）、（乙）两图，可得到的结论是______．
（2）图（乙）、（丙）中铜块和木块叠在一起的目的是使______相同．
（3）图（甲）中弹簧测力计的读数是______N．若物体不是做匀速运动，而是做加速直线运动，弹簧测力计读数______摩擦力；若物体做减速直线运动，弹簧测力计读数______摩擦力 （填“大于”、“等于”或“小于”）．
（4）实验时，小明先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，则测出的摩擦力______实际摩擦力（填“大于”、“等于”或“小于”）．
（5）实际操作时，手拉着弹簧测力计做匀速直线运动是比较难做到的，因而测力计的读数不一定等于摩擦力的大小．请你提出一个改进的方法，确保测力计的读数等于摩擦力的大小．
你的做法（画图或文字说明）：______．

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

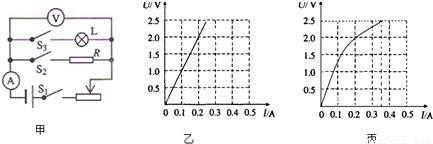

某实验小组利用图甲所示电路进行如下的实验研究．

（1）断开S₃，闭合S₁、S₂，调节滑动变阻器，由电压表和电流表的测量数据绘制成如图乙的U-I关系图象．根据图象分析，可计算出电阻R=______Ω；

额定频率	50Hz	环境温度	10℃～38℃
加热功率	550W	环境湿度	≤90%
额定电压	220V	制热水能力	≥90℃5L/h

（2）断开S₂，闭合S₁、S₃，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图象．由图象分析，当电压表示数为2V时，灯泡L的电阻R_L=______Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为______W；
（3）闭合S₁、S₂和S₃，调节滑动变阻器，当电压表示数为2V时，电流表的示数是______A；
（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
结论一：电阻R中通过的电流与其两端电压成正比；结论二：电灯L中通过的电流与其两端电压不成正比．
你认为这两个结论是否正确？结论一______；结论二______（填“正确”或“不正确”）；若不正确，请说明理由______．

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器．
（1）如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些．他又查看了其它家用电器的三脚插头，也是这种情况．它比其它两脚稍长一些有什么好处？

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

如图所示，是2008北京残奥会开幕式最后一棒火炬手侯斌，靠自己双手的力量，攀爬到火炬台底部并最终点燃圣火的照片，该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神．已知他和轮椅总质量为80kg，攀爬高度39m，历时约3min20s．
（1）如果不计机械装置的额外功，求他的平均功率多大？
（2）小明同学看到火炬手攀爬很费劲，想到物理课上学过利用滑轮组可以省力．小明同学如果站在地面上，用如图所示的哪个滑轮组拉起火炬手侯斌最合适，理由是什么？如果该滑轮组机械效率为80%，求小明同学的拉力至少要多大？（g取10N/kg）

科目： 来源：2010年黑龙江省大庆一中九年级（下）月考物理试卷（四月）（解析版） 题型：解答题

在如图所示的电路中，电源电压U=12V，且保持不变，灯L上标有“10V  5W”字样，R₁=10Ω，滑动变阻器的最大阻值为20Ω，不考虑灯丝电阻随温度的变化．
（1）开关S闭合、S₁断开，移动滑动变阻器滑片P使电压表示数为10V时，滑动变阻器接入电路中的电阻是多少？
（2）开关S、S₁都闭合，将滑动变阻器滑片P移至最左端时，若灯L仍然发光，电流表的示数是多大？此时灯L是正常发光吗？
