    5．[苍山县]12． 研究小灯泡的伏安特性曲线.通电后其电流I随所加电压U变化的图线如图所示.P为图线上一点.PN为图线上过P点的切线.PQ为U轴的垂线.PM为I轴的垂线.则下列说法中正确的是: A．随着所加电压的增大.小灯泡的电阻增大 B．对应P点.小灯泡的电阻为R＝ C．对应P点.小灯泡的电阻为R＝ D．对应P 点.小灯泡功率为图中矩形PQOM 所围的面积 [解]12. A B D 【查看更多】



    题目列表(包括答案和解析)

    某同学用常规器材研究标有“3.8V，0.3A”字样的小灯泡两端的电压和通过它电流的关系，先选择合理的电路再正确连线，闭合开关后进行实验，得到的数据如下表所示：
    次数 1 2 3 4 5 6
    U/V 0 0.10 0.20 0.40 0.60 1.00
    I/A 0 0.080 0.100 0.118 0.128 0.160
    次数 7 8 9 10 11 12
    U/V 1.60 2.20 2.60 3.00 3.40 3.80
    I/A 0.200 0.238 0.258 0.278 0.291 0.310
    根据这些数据：
    （1）在虚线框中最好用铅笔画出实验电路图（图中的电源和开关已经画好）．
    （2）在坐标系中，选取适当的标度，最好用铅笔画出小灯泡的U-I图线（以U为纵轴）．
    精英家教网
    （3）U1=1.00V和U2=3.00V时小灯泡的电阻分别为R1=

    Ω，R2=

    Ω，其大小不同的原因是


    （4）小灯泡两端的电压从零到额定电压变化时，小灯泡的最大电阻是

    Ω，最大电功率是

    W（保留三位有效数字）．
    （5）通过小灯泡的电流等于零时，小灯泡的电阻约为

    Ω．

    查看答案和解析>>

    一个小灯泡的额定电压为2.0V．额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线．
    A．电源E：电动势为3.0V，内阻不计；
    B．电压表V1：量程为0～3V，内阻约为1KΩ
    C．电压表V2：量程为0～15V，内阻约为4KΩ
    D．电流表A1：量程为0～3A，内阻约为0.1Ω；
    E．电流表A2：量程为0～0.6A，内阻约为0.6Ω；
    F．滑动变阻器R1：最大阻值为l0Ω，额定电流为0.6A；
    G．滑动变阻器R2：最大阻值为l5Ω，额定电流为1.0A；
    H．滑动变阻器R3：最大阻值为l50Ω，额定电流为1.0A；
    I．开关S，导线若干．
    实验得到如下数据（I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压）：
    I/A 0.00 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
    U/V 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
    （1）实验中电压表应选用
    B
    B
    ；电流表应选用
    E
    E
    ；滑动变阻器应选用
    F
    F
    （请填写选项前对应的字母）．
    （2）请你不要改动已连接导线，在下面的实物连接图1中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最
    左
    左
    （填“左”或“右”）端．
    （3）在图2坐标中画出小灯泡的U-I曲线．
    （4）若将本题中的小灯泡接在电动势是1.5V、内阻是1.0Ω的电池两端，则小灯泡的实际功率约为
    0.28
    0.28
    （保留两位有效数字）．

    查看答案和解析>>

    小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

    I ( A )

    0

    0.12

    0.21

    0.29

    0.34

    0.38

    0.42

    0.45

    0.47

    0.49

    0.50

    U (V )

    0

    0.20

    0.40

    0.60

    0.80

    1.00

    1.20

    1.40

    1.60

    1.80

    2.00

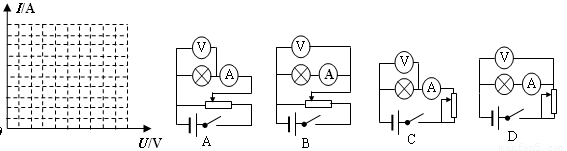

    （1）  请在坐标系中作出小灯泡的伏安特性曲线

    （2）实验采用的电流表：0~0.6A、内阻0.2Ω；电压表0~3V，内阻15kΩ；则在以上四个电路图中，你觉得最合适的是　 　

    （3）若小灯泡的额定功率和额定电压分别为2W和3V，则常温下多用电表测得其电阻值　　4.5Ω（选填“>”、“=”或“<”）



    查看答案和解析>>

    一个小灯泡的额定电压为2.0V。额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线．

    A.电源E：电动势为3.0V，内阻不计；

    B.电压表V1：量程为0~3V，内阻约为1

    C.电压表V2：量程为0~15V，内阻约为4

    D.电流表：量程为0~3A，内阻约为0.1；

    E.电流表：量程为0~0.6A，内阻约为0.6；

    F.滑动变阻器R1：最大阻值为l0Ω，额定电流为0.6A；

    G.滑动变阻器R2：最大阻值为l5Ω，额定电流为1.0A；

    H.滑动变阻器R3：最大阻值为l50Ω，额定电流为1.0A；

    I.开关S，导线若干．

    实验得到如下数据（I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压）：

    I/A

    0.00

    0.12

    0.21

    0.29

    0.34

    0.38

    0.42

    0.45

    0.47

    0.49

    0.50

    U/V

    0.00

    0.20

    0.40

    0.60

    0.80

    1.00

    1.20

    1.40

    1.60

    1.80

    2．00

    1.实验中电压表应选用     ；电流表应选用     ；滑动变阻器应选用     （请填写选项前对应的字母）．

    2.请你不要改动已连接导线，在下面的实物连接图中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最         （填“左”或“右”）端．

    3.在下面坐标中画出小灯泡的曲线．

    4.若将本题中的小灯泡接在电动势是1.5V、内阻是1.0的电池两端，则小灯泡的实际  功率约为              （保留两位有效数字）．



    查看答案和解析>>

    小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

    I ( A )

    0

    0.12

    0.21

    0.29

    0.34

    0.38

    0.42

    0.45

    0.47

    0.49

    0.50

    U (V )

    0

    0.20

    0.40

    0.60

    0.80

    1.00

    1.20

    1.40

    1.60

    1.80

    2.00

    （1）  请在坐标系中作出小灯泡的伏安特性曲线

    （2）实验采用的电流表：0~0.6A、内阻0.2Ω；电压表0~3V，内阻15kΩ；则在以上四个电路图中，你觉得最合适的是　　

    （3）若小灯泡的额定功率和额定电压分别为2W和3V，则常温下多用电表测得其电阻值　　4.5Ω（选填“>”、“=”或“<”）



    查看答案和解析>>
