21．在图11中所示的电路中，开关S是用来控制　 ▲　 ，开关S₁是用来控制　　 ▲　　 ，开关S₂是用来控制　　 ▲　　　 。

20.如图10所示，是实验室中常用的一种仪表的示意图。请写出你从图中得到的两条信息：

①　　　　　　　　　 ▲ 　　　　　　　　　；

②　　　　　　　　 ▲　　　　　　　　　　 。

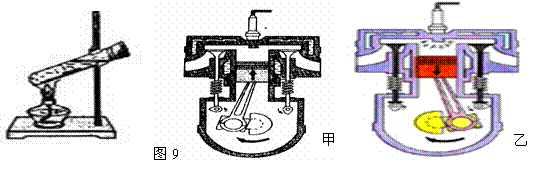

19．如图9所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，水蒸气的　 ▲　 能转化为塞子的机械能。图　 ▲　 中汽油机的工作过程与这一实验过程中能量的转化是一致的。

18.举世瞩目[lwh1]　的“神舟七号”飞船搭载着三位航天员飞向了太空，神七飞船的发射成功及翟志刚出舱在太空漫步，标志着我国已经稳步迈入了太空时代．“神舟七号”飞船于2008年9月28日下午顺利返回。现在请回答下列问题：

(1)火箭的燃料主要使用液态氢是因为它的热值___▲_(填“大”或“小”)。

(2)在返回大气层后有一段匀速下降过程，在这一过程中，飞船的动能 ▲ ，重力势能 ▲ ．

(3)飞船返回大气层时与大气层发生剧烈摩擦，变成一个火球(如图8)，将___▲___能转化为__▲__能。因此给飞船降温十分重要。一种重要的降温方式就是“烧蚀防热”：在飞船表面涂有一层高分子固体材料，让这些材料在发生物态变化时吸收热量。

17.小明和小王同学进行登楼比赛，小明体重500 N，小王体重600 N，他们跑到五楼，小明用了30S，小王用了24 s，则___▲____同学做功多；___▲_____同学做功快。

16.图7甲的示数为18N时，重物为 ▲ N，如果测力计移到水平位置匀速拉，乙的示数将　 ▲　 ，该滑轮是 ▲ 滑轮。

15.掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低。图示6是小球弹跳的频闪照片，小球在1、2位置的高度一样。下面说法正确的是

A．小球在1、2位置的动能相同，机械能也相同

B．小球在1、2位置的动能相同，2位置的机械能较小　

C．小球在1、2位置的机械能相同，2位置的动能较小　

D．小球在2位置的动能较小，机械能也较小

14．如图5所示的电路中，电源电压为3V，当开关S­­_1­­，S₂都闭合时，则

A．电压表被烧坏　　　　 B．电流表将被烧坏

C．灯L₁亮，灯L₂不亮　 D．两只灯泡都将被烧坏

13．如图4所示,闭合开关S后,电压表V₁、V₂示数分别是6V和2V,此时L₂两端电压为

A. 8V　 　B. 4V 　C. 6V 　　D. 2V

12．三只小灯炮L₁、L₂、L₃串联在电路中，灯L₁最亮，灯L₃最暗，通过它们的电流分别是I₁、I₂、I₃则

A .I₁最大　 B．I₂最大　 C．I₃最大　 D．一样大
