29．一种家用取暖器的规格为“220V 1000W”，这种取暖器正常工作时内部电阻丝的电阻

　　 为多大?在额定电压下工作10min取暖器产生的热量为多少?

28．小华同学用电池组(电压为3V)、电压表、电流表和滑动变阻器等实验器材，测量标有

　　 “2．5V”字样小灯泡的电功率．

　 (1)小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数，电流

表示数始终为零，造成这种故障的可能原因是_____________________：　　

(2)排除故障后，小华通过实验得到实验数据如下表．请你帮助小华计算、分析买验数据．

　 ①小灯泡L的额定功率为_________W；

　 ②小灯泡消耗的功率与其发光亮度之间的关系是_______________________________；

　 ③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值

　　 相差较大．其主要原因是：_______________________________________________．

27．某同学用体积相同的铜球和钢球来研究动能大小与什么因素有关，如图进行了甲、乙、

　　 丙三次，其中________两次实验是为了研究动能大小与物体速度的关系，________两次实验是为了研究动能大小与物体质量的关系．

26．刘阳同学想利用图甲所给实验器材，探究电流与电压和电阻的关系．

(1)在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：

A______________________________________________________________

B______________________________________________________________

(2)假如错误已纠正，且原电流方向不变，请在图中用笔画线表示导线，将电压表接入

　　 R₁两端．

(3)表中是刘阳同学探究电流与电压的关系时记录的几组实验数据，通过对表中数据的　

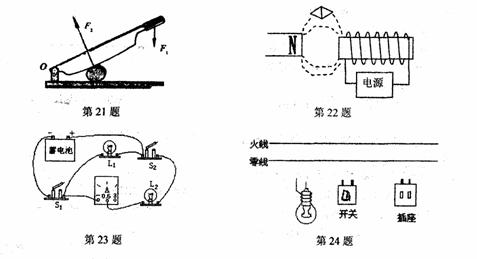

　　 分析，可得到的初步结论是：　

________________________________________________________________．

25．在测定滑轮组机械效率的实验中，下刚同学用如图的滑轮组进行实验，测得的数据如

　　 下表所示：　

(1)画出滑轮组的绕法；　

(2)填写表中的数据：有用功为______J，总功为______J，机械效率为______%．

(3)实验时，应使弹簧测力计在竖直方向作_________运动．

24．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关

的螺口灯泡接入电路．

23．请画出下方的电路实物图所对应的电路图．

22．如图所示，标出小磁针的N极和电源的正极．

　　 题5分，第27题2分，第28题6分，共28分)

21．铡刀铡草时的示意图如图所示，请作出作用在铡刀上的动力乃、阻力尼的力臂．

20．电热毯的电路图所示，电热毯工作时电路要么处于A状态：S₁闭合，S₂断开，S₃接1；

　　 要么处于B状态：S₁闭合，S₂闭合，S₃接2．则A状态对应电热毯__________档(选

　　 “高温”或“低温”)，已知电热毯在220V电压下工作时，低温档工作时消耗的功率是48．4W，高温档工作时电路的总电阻是160，则R₁的大／小为____已知R₁>R₂)．
