23．在如图所示的电路中，R₁、R₂为两个阻值相等的电阻。闭合电键S前，电流表A₂的示数为0.3安，R₁消耗的功率为0.9瓦。求：

(1)电阻R₁两端的电压。

(2)电阻R₁的阻值。

(3)电源电压。

(4)闭合电键S后，电流表A₁、A₂的示数。

22. 目前，化石燃料是人类生产、生活的主要能源。随着全球能量使用的增长，化石燃料等不可再生能源将日趋枯竭。世界各国人民的节能意识正在日趋增强(如图是我国的节能标志)，科学家也在开发新能源、研制节能产品、提高化学能的转化效率等方面，做着积极的努力。请你回答：　

(1)有待继续开发、利用的可再生能源有(请回答2种)：　　　　　　　　　　　　　 ；

(2)已知在220V、2A的条件下，通电36min可电解9.9g水，电解这些水过程中是电能转化为　　　　　 ，请求出电解这些水需要的电能是多少？

(3)若氢气的热值为，则电解9.9水所产生的氢气完全燃烧放出的热量是多少？

21．现代家具越来越重视“人体工学”的设计，如图所示的电脑椅，当人向后靠时就比端坐在椅子上要舒服，如图(b)、(c)所示。下表中数据为重500牛的人使用电脑椅时的一些参数。

求：(1)椅子所受的重力；

(2)计算人端坐在椅子上时对座垫的压强，说明人“后靠”时比“端坐”时舒服的原因；

(3)人端坐在椅子上时椅子对水平地面的压强。

20.小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同,小灯泡的额定电压可能是“1.5V”、“2.0V”或“2.8V”。

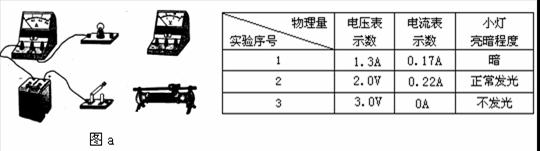

(1) 图a是小张同学没有连接完的实物电路, 请你用笔画线代替导线，将实物电路连接完整 (要求滑片向右滑时,灯泡变暗)

　(2) 小张正确连接好电路后，如上表所示，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下后熄灭，小张仍观察并记录了第3组数据，则他所用小灯的额定功率为______ 瓦,他们所用电源的电压为_______伏。 (3) 小明正确连接好电路后,当他所选用的小灯正常发光时，电压表的示数如图b所示，此时滑片恰好在滑动变阻器的中点上，若小明与小张的小灯泡额定功率相同，则小明同学所选用小灯泡正常发光时的电流为______安，滑动变阻器连入电路的电阻值为_______欧。 四、简答与计算(第21题9分，第22题10分，第23题10分，共29分)

18. (1)如图a所示，当物体在凸透镜的二倍焦距外时，在光屏上会得到一个倒立、缩小的实像。小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若此时要在光屏上呈现清晰的像，则光屏应该向　　　　 移动(选填“左”或“右”)；

(2)在2008年北京奥运会安保工作中将采用人脸识别系统(如图b)，识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码相片，通过信号线传递给计算机识别.摄像机的镜头相当于凸透镜，其焦距可为(　 )

A. 0.3m　　　　　 B 0.5m　　　　　　 C.1.5m　　　　　　　 D.2m 19.在探究“影响滑轮组机械效率高低的因素”时，一位同学设计了如图所示的四个滑轮组，并将所测实验数据填入下表：

实验次序	动滑轮重/N	物体重力/N	拉力/N	绳子的股数n	机械效率
1	1	2	1	3	66.7%
2	1	4	1.67	3	79.8%
3	2	4	2	3	66.7%
4	1	4	2.5

(1)在表中填上四次实验的绳子的股数n和机械效率。

(2)根据实验次序①和_____可知，滑轮组机械效率高低与　　　　　 有关；

(3)通过实验次序②和_____可知，不同滑轮组提升相同重物时，动滑轮越重，机械效率越______；　

16.物理课外探究小组在小闵的带领下到电器市场上买回了一个扩音机的音量电位器,如图(a)甲所示，他们对电位器进行了一次彻底的探究，并画出了电位器的结构如图(a)乙所示。他们把电位器的接点1、2按如图(b)所示连入电路后，(1)当转轴顺时针转动时，连入电路的电阻变　 　　；小灯泡亮度变　　　 ；(2)请你在下面的方框内画出图(b)的电路图。

　 17.一个白炽灯泡铭牌上标有“220V　 100W”字样，则这盏灯的灯丝电阻为　　 Ω.如果灯丝断了之后,重新将灯丝搭上,设灯丝电阻变为440Ω,通电后,则灯丝中实际电流为　　 　A。

15. 至2007年16日22时36分，我国共进行了六次全国铁路大提速。在第五次大提速中总共增开了19对“一站式直达城际特快列车”，车次前都冠以字母“Z”，其中Z85次和Z86次列车的运行时刻表如下：

根据上述列车运行时刻表所提供的信息可知：Z85次列车从北京到苏州列车的平均速度约等于_______km/h。　

14.合肥市正在建设的滨湖新区，区域内自然景观良好，水系较多。因此，有关人士分析，建成后新区夏天早晚的温差相比较老城区要小，居家会有“冬暖夏凉”的舒适感，从物理学的角度分析，产生这一现象的主要原因是由于水的　　　　　 较大；另外，湖边散步，还可以欣赏到如图所示的“湖光倒影”美景，这是一种　　　　　 现象。

13.生活处处有物理，留心观察皆学问。厨房中也包含着很多物理知识.如：抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强　　　 ，从而在周围大气压的作用下降油烟压向扇口排出；通常情况下炒菜比腌菜咸得快，这一现象表明：　　　　　　　 　　　　　　　。

12．如图所示为2007年“中国职业斯诺克巡回赛总决赛”冠军争夺战中丁俊晖以6-0大胜梁文博，捧起本次全国总决赛冠军奖杯的一个镜头，打台球的时候，运动的甲球撞击乙球后，甲球速度变慢，这是由于甲球的动能　　　 (选填“转移”或“转化”)到乙球上，在球与球相互撞击过程中还会因为摩擦而产生热量，这是通过___________的方式改变了球的内能。
