Question

按题目要求作图．

（1）如图1所示，物体A放在匀速运行的水平传送带上，试画出A物体的受力示意图．
（2）如图2重10N的物体，对斜面的压力6N，用力的示意图画出物体受到的重力．
（3）如图3所示，画出各力的力臂．

Answer 1

分析：（1）物体随传送带一起水平向右做匀速运动，所以物体受到竖直向下的重力G，传送带对它竖直向上的支持力F，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点都在物体的重心．
（2）重力是作用在物体上的力，作用点画在物体的几何中心，方向是竖直向下的；
（3）力臂是指从支点到力的作用线的距离，从支点向两个力的作用线引垂线，垂线段的长度即为两个力的力臂，并标注上力臂的符号．

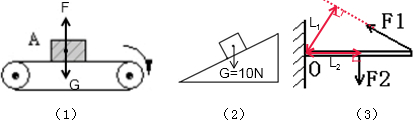

解答：解：（1）由于物体A和传送带一起匀速运动，相对静止，所以A不受摩擦力的作用，只受重力和支持力的作用；如图所示：
（2）找出物体的重心（几何中心），画一竖直向下的线段，标出箭头，记为G；如图所示：
（3）由O点向F₂的作用线引垂线，垂线段的长度为L₂，由O点向F₁的作用线引垂线，垂线段的长度为L₂，如图所示：

点评：（1）本题考查了力的示意图的画法，力的示意图要表示出力的作用点和力的方向；
（2）此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线．从而正确地画出力臂．
