    如图6甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图6乙所示的坐标系中。根据以上条件可知电阻R0的阻值为      Ω。

    3

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：初中物理 来源： 题型：阅读理解

    实验探究活动中，甲组同学设计了如图15甲所示的电路，对“通过导体的电流跟导体电阻的关系”进行探究，乙组同学将甲组方案改进成了如图乙所示的电路．
    （1）乙组同学的实验电路改进有何好处？
    电阻箱可以连续改变电阻值，不必更换不同阻值的电阻
    电阻箱可以连续改变电阻值，不必更换不同阻值的电阻
    ．
    （2）在实验过程中，乙组同学保持电源电压不变，只通过调节电阻箱先后6次改变A、B间的电阻值，测得相应的电流值如表1所示．
    表1
        实验次数     I/A     AB闻电阻值R/Ω
        1     0.80     5
        2     0.60     10
        3     0，48     15
        4     0，40     20
        5     0，34     25
        6     0.30     30
    ①乙组同学分析表l中数据发现总结不出电流跟电阻的定量关系，你认为其原因是
    没有控制电阻箱两端电压一定
    没有控制电阻箱两端电压一定
    ．
    ②乙组同学认真思考后发现了自己在实验过程中的错误，并采取了正确的实验操作．你认为每次改变电阻后应该采取的正确操作是：
    调节滑动变阻器滑片位置，使电阻箱两端电压不变
    调节滑动变阻器滑片位置，使电阻箱两端电压不变
    ．
    （3）正确操作实验后，乙组同学将得到的实验数据记录在表2中．
    表2
        实验次数    I/A     AB闻电阻值R/Ω
        l     1.20     5
        2     0.60     10
        3     0.40     15
        4     0.30     20
        5     0.24     25
        6     0.20     30
    请分析表2中的数据，你能得出什么探究结论？
    在电压一定时，通过导体的电流与其电阻成反比
    在电压一定时，通过导体的电流与其电阻成反比
    ．

    查看答案和解析>>

    科目：初中物理 来源： 题型：

    伏安法测2.5V小灯泡正常工作时的电阻

    （1）实验原理是
    R=
    U
    I
    R=
    U
    I
    ．
    （2）在如图1所示的方框内画出伏安法测电阻的电路图．
    （3）已知电源两端的电压为3V，请你帮助他们用笔画线代替导线，将如图2甲所示的电路连接完整．（要求：滑片P向左滑动时，电流表示数变大．）
    （4）在连接电路的过程中，开关应该是
    断开
    断开
    ；连接电路完毕，在开关闭合前，应将图2甲中滑动变阻器的滑片移至变阻器的
    B
    B
    （填“A”或“B”）端．
    （5）小强正确连接电路后，闭合开关S，发现灯L不发光，电流表无示数，但电压表有示数，电压表的示数如图2乙所示，为
    3
    3
    V．请你判断电路中出现的故障可能是
    灯泡断路
    灯泡断路
    ；
    （6）在测量中灯正常工作时两端电压应为
    2.5
    2.5
    V，电流表的示数如图3为
    0.3
    0.3
    A，此时灯的阻值是
    8
    8
    Ω．（保留整数） 正常发光时的电功率为
    0.75
    0.75
    W
    （7）他们排除电路故障后，进行实验并测量了多组数据．小丽同学根据几次实验数据，画出了如图2丙所示的图象．请你观察图象并分析：图线OB所表示的电阻RA，图线OA所表示的电阻RB相比较：则RA
    ＜
    ＜
    RB．

    查看答案和解析>>

    科目：初中物理 来源：2011-2012学年江苏省南京市建邺区中考一模物理试卷（解析版） 题型：实验题

    小华利用如图25甲所示的电路探究“电流与电阻的关系”.已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格 “0～50Ω”.

    图26

    （1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；

    （2）为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持_________v不变；

    （3）连好电路闭合开关，发现电压表无示数，电流表有有示数，则故障可能是

                                         ；

    (4)实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω，为使电压表的示数不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次移到适当位置；当定值电阻为10Ω时，移动滑动变阻器滑片应使接入的阻值为        Ω。

    （5）小华又将乙图中的电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为_________W.

    （6）将 R换成插有铁心的螺线管，则当滑片P向左滑动时，它能够吸起大头针的数量将__________________。



    查看答案和解析>>

    科目：初中物理 来源： 题型：

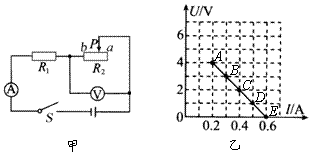

    如图6甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如图6乙所示，则R1的阻值为　　　 Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的　　　　 点（选填“A”、“B”、“C”、“D”或“E”）。

    查看答案和解析>>
