    一实验小组准备探究元件Q的伏安特性曲线，他们设计了如图所示的电路图．请回答下列问题：

    (1)请将图中的实物连线按电路图补充完整．

    (2)考虑电表内阻的影响，该元件电阻的测量值???????? _(选填“大于”、“等于”或“小于”) 真实值．

    (3)在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图中的???????? (选填a、b、c、d、e、f)处接触不良．

    (4)实验测得表格中的7组数据．请在坐标纸上作出该元件的I-U图线．

    ? 序号

    ? 电压/V

    ? 电流/A

    ??? 1

    ??? 0.00

    ??? 0.00

    ??? 2

    ??? 0.40

    ??? 0.02

    ??? 3

    ??? 0.80

    ??? 0.05

    ??? 4

    ??? 1.20

    ??? 0.12

    ??? 5

    ??? 1.60

    ??? 0.20

    ??? 6

    ??? 2.00

    ??? 0.3l

    ??? 7

    ??? 2.40

    ??? 0.44

    (5)为了求元件Q在I-U图线上某点的电阻，甲同学利用该点的坐标I、U，由R=求得．乙同学作出该点的切线，求出切线的斜率k，由R=求得．其中????????? (选填“甲”、“乙”)同学的方法正确．



    【答案】

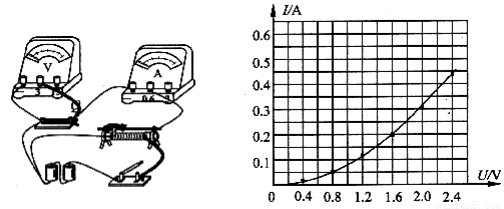

    （1）如图所示? （2）小于??? （3）f??? （4）如图所示??? （5）? 甲

    【解析】

    试题分析：（1）根据电路图，连接实物，如图所示；（2）由图知，电流的测量偏大，根据知，电阻的测量偏小，即小于真实值；（3）无论怎样移动变阻器滑动片，总不能使电压表的示数调为零，是因为滑动变阻器是限流式接法，故是导线f 断路；（4）描点画图，如图所示；

    （5）根据欧姆定律电阻应等于割线的斜率，切线的斜率不等于电阻，所以甲同学的方法正确。

    考点：本题考查描绘元件的伏安特性曲线
