    某同学利用下表所列仪器作了两个实验，并且利用所得数据分别作出两条图像，如图所示．其中甲是定值电阻R0两端电压随通过它的电流而变化的关系图像，乙是某电源E0的路端电压随干路电流变化的关系图像．

    仪器名称

    代号(规格)

    电源

    E0

    定值电阻

    R0

    滑动变阻器1

    R1(5Ω，2A)

    滑动变阻器2

    R2(200Ω，1A)

    电流表

    A(0～0.6～3A，内阻很小，可忽略)

    电压表

    V(0～3～15V，内阻未知)

    开关

    S(单刀单掷开关)

    导线若干

    ①在左边的虚线方框内画出研究定值电阻R0两端电压U跟通过它的电流I关系的实验电路图，图中各元件都标上代号字母．

    ②在右边虚线方框内画出研究电源E0的路端电压U跟干路电流I关系的实验电路图，图中各元件都标上代号字母．

    ③从图像得出，把定值电阻R0与电源E0连接成闭合电路，电源的效率η=________．(效率即电源的输出功率跟电源消耗的总功率的比值)

    答案：
    解析：

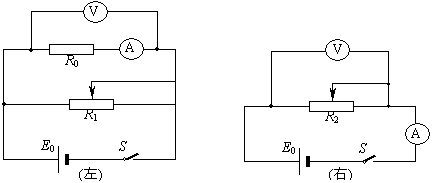

    ①、②如图所示．　③0.67．

    说明：①左图若用R2，改为制流电路，同样正确．②左图若用电流表外接，应适当扣分．右图若把电流表与滑动变阻器串联，也应适当扣分．


    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：

    （2013?昆明模拟）某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

    （1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值
    偏小
    偏小
    （选填：“偏大”或“偏小”）．
    （2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U，并计算得下表所列数据．
    1
    U
    /（V-1）    		 0.80 1.07 1.30 1.47 1.80 2.27
    1
    R
    /（Ω-1）    		 0.2 0.5 0.8 1.0 1.5 2.0

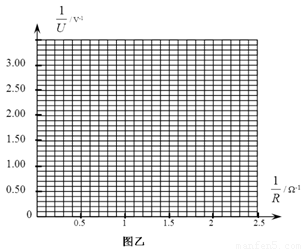

    （3）在图乙坐标纸上画出
    1
    U
    -
    1
    R
    图象；
    （4）根据（3）所画的图象可算出电池的电动势为
    1.43
    1.43
    V，电池的内阻为
    1.07
    1.07
    Ω．（结果保留三位有效数字）

    查看答案和解析>>

    科目：高中物理 来源：2012～2013河北沧州市五校高三第二次联考理综物理试卷（解析版） 题型：实验题

    某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

    （1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值_______（选填：“偏大”或“偏小”）。

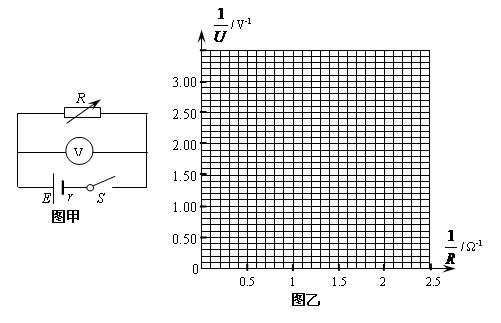

    （2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U ，并计算得下表所列数据。

    /(V-1)

    0.80

    1.07

    1.30

    1.47

    1.80

    2.27

    /(Ω-1)

    0.2

    0.5

    0.8

    1.0

    1.5

    2.0

    （3）在图乙坐标纸上画出—图象；

    （4）根据（3）所画的图象可算出电池的电动势为________V，电池的内阻为________Ω 。(结果保留三位有效数字)



    查看答案和解析>>

    科目：高中物理 来源：2012-2013学年贵州省六校联盟高三第一次联考物理试卷（解析版） 题型：实验题

    （10分）某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

    （1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值_______（选填：“偏大”或“偏小”）。

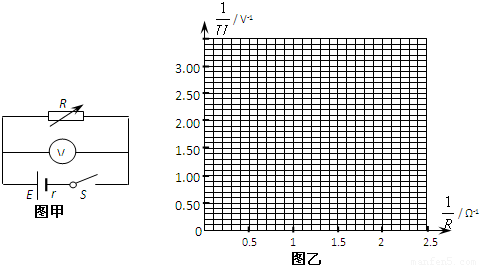

    （2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U ，并计算得下表所列数据。

    /(V-1)

    0.80

    1.07

    1.30

    1.47

    1.80

    2.27

    /(Ω-1)

    0.2

    0.5

    0.8

    1.0

    1.5

    2.0

    （3）在图乙坐标纸上画出—图象；

    （4） 根据（3）所画的图象可算出电池的电动势为________V，电池的内阻为________Ω 。(结果保留三位有效数字)



    查看答案和解析>>

    科目：高中物理 来源：2012-2013学年吉林省长春150中高三（上）第四次周考物理试卷（解析版） 题型：解答题

    某物理兴趣小组的同学利用实验探究电池的电动势和内阻，实验的主要操作如下：

    （1）先用电压表直接接在电池两极粗测电池的电动势，这样测出的电动势比真实值______（选填：“偏大”或“偏小”）．
    （2）再按图甲接好电路进行实验，记下电阻箱和电压表对应的一系列读数R、U，并计算得下表所列数据．
    /（V-1）0.801.071.301.471.802.27
    /（Ω-1）0.20.50.81.01.52.0
    （3）在图乙坐标纸上画出-图象；
    （4）根据（3）所画的图象可算出电池的电动势为______V，电池的内阻为______Ω．（结果保留三位有效数字）
