如图甲所示，真空中两水平放置的平行金属板C、D，上面分别开有两对正对的小孔O₁、O₂和O₃、O₄，O₂与O₃之间的距离d＝20 cm．金属板C、D接在正弦交流电源上，C、D两板间的电压U_CD随时间t变化的图线如图乙所示．t＝0时刻开始，从C板小孔O₁处连续不断飘入质量m＝3.2×10^－25 kg、电荷量q＝1.6×10^－19 C的带正电的粒子(飘入速度很小，可忽略不计)．在D板外侧有范围足够大匀强磁场，磁感应强度大小B＝0.1 T，方向垂直纸面向里，粒子受到的重力及粒子间的相互作用力均可忽略不计，平行金属板C、D之间距离足够小，粒子在两板间的运动时间可忽略不计．(取π近似等于3)

(1)带电粒子若经磁场的作用后恰能进入小孔O₃，则带电粒子从小孔O₂进入磁场时的速度为多大？

(2)在什么时刻飘入小孔O₁的粒子，恰好能够进入小孔O₃？

(3)经过小孔O₃进入C、D两板间的粒子，从小孔O₄射出时的动能为多大？

答案：
解析：

　　(1)设带电粒子小孔O₂进入磁场时的速度为v₀，粒子在磁场中做匀速圆周运动，其半径为R，根据牛顿第二定律有

　　因粒子恰好能进入小孔O₃，粒子运动轨迹如图所示，有R＝d/2

　　解得速度

　　(2)设恰能进入小孔O₃的粒子在电场中运动时CD板对应的电压为U₀，根据动能定理

　　由于粒子带正电，因此只有在C板电势高(U_CD＝U_C－U_D＞0)时才能被加速进入磁场，因此解得U_CD＝25 V对应时刻分别为

　　t₁＝(0.25＋2n)×10^－4 s(n＝0，1，2……)

　　t₂＝(0.75＋2n)×10^－4 s(n＝0，1，2……)

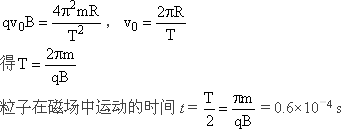

　　(3)设粒子在磁场中运动的周期为T，根据牛顿第二定律和圆周运动规律

　　在t₁时刻飘入的粒子，经过时间t，粒子到达小孔O₃时，C、D两板间的电压为U_CD＝15 V．粒子在两板之间做减速运动，设到达小孔O₄时的动能为E₁，根据动能定理，得

　　－

　　解得E₁＝1.6×10^－18 J

　　在t₂时刻飘入的粒子，经时间t，粒子到达小孔O₃时，C、D两板间的电压为＝－35 V．粒子在两板之间做加速速运动，设到达小孔O₄时的动能为E₂，根据动能定理，得

　　－

　　解得E₂＝9.6×10^－18 J
