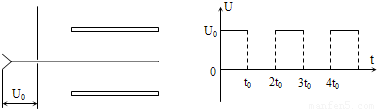

（2004?扬州一模）两块水平平行放置的导体板如图所示，大量电子（质量m、电量e）由静止开始，经电压为U₀的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间．当两板均不带电时，这些电子通过两板之间的时间为3t₀；当在两板间加如图所示的周期为2t₀，幅值恒为U₀的周期性电压时，恰好能使所有电子均从两板间通过．问：

（1）这些电子通过两板之间后，侧向位移（沿垂直于两板方向上的位移）的最大值和最小值分别是多少？
（2）侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的动能之比为多少？

如图所示，MN和PQ是相距40cm的平行金属导轨，一根电阻R₁=3Ω的金属棒ab可紧贴平行导轨运动，两块相互平行、相距20cm且水平放置的金属板A和C分别与两平行导轨相连接，图中跨接在MN间的电阻R₂=1Ω，导轨和连接线的电阻均可忽略不计，现将整个装置放置在图示的匀强磁场中，当导体棒ab以速率v匀速沿导轨运动时，恰能使一个质量为m、带电量为q的负电微粒也以速率v在两金属板内空间做匀速圆周运动而不触及两板．
（1）试说明金属棒ab的运动方向．
（2）通过计算说明金属棒ab匀速运动速度v的取值范围．?
（3）若带电微粒在匀强磁场中从如图所示位置开始以速度v₀做匀速圆周运动，求其当运动位移达到其做匀速圆周运动半径的

2

倍时所经历的时间．?

如图所示，MN和PQ是相距40cm的平行金属导轨，一根电阻R₁=3Ω的金属棒ab可紧贴平行导轨运动，两块相互平行，相距20cm且水平放置的金属板A和C分别与两平行导轨相连接，图中跨接在ab间的电阻R₂=1Ω，导轨和连接导线的电阻可忽略不计，先将整个装置放在图示的匀强磁场中，当导体棒ab以速率v匀速沿导轨运动时，能使一个质量为m、带电量为q的负电微粒也以速率v在两金属板空间做匀速圆周运动而不触及两板．求：
（1）金属棒ab的运动方向．
（2）ab匀速运动速度的取值范围．
（3）若带电微粒在匀强磁场中从图所示开始运动，当运动位移达到

2 mv

Bq

时的时间．
