    示波器的简易示意图如图所示.金属丝发射出来的电子被加速后从金属板的小孔穿出.进入偏转电场.电子在穿出偏转电场后最终打在荧光屏上.设加速电压U1=1640V.偏转极板长l=4cm.偏转板间距d=1cm.当电子加速后从两偏转板的中央沿板平行方向进入偏转电场.试求: (1)偏转电压为多大时.电子束打在荧光屏上偏转距离最大? (2)如果偏转板右端到荧光屏的距离x=20cm.则电子束最大偏转距离为多少? 【查看更多】



    题目列表(包括答案和解析)

    精英家教网某同学利用透明塑料棒和光电计时器来验证机械能守恒定律．实验的简易示意图如图所示，将宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门．所用的XDS-007光电门传感器可测的最短时间为0.01ms．某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示．（取g=9.8m/s2，注：表格中M为直尺质量）
    （1）表中Vi值为黑色磁带通过光电门的瞬时速度，是如何求得的？


    （2）表格中数据△Ek5=

    ．
    （3）从表中可以得出的实验结论是：

    ．
    （4）若该同学作图△Ek-△h，如下判断正确的是


    A．若图象是过原点的一条直线，则机械能一定守恒
    B．若图象的斜率为Mg，则机械能一定守恒
    C．若存在空气阻力，则图象不通过原点
    D．若存在空气阻力，则图象可能是一条曲线
      △ts

    （10-3s）    		      Vs

    （m?s-1）    		  △Ek5=
    1
    2
    Mv
    2
    t
    -
    1
    2
    Mv
    2
    1

    △h1    		 △Ek5=mg△h1
    1 1.21 3.13
    2 1.15 3.31 0.58M 0.06 0.59M
    3 1.00 3.78 2.24M 0.23 2.25M
    4 0.95 4.00 3.10M 0.32 3.14M
    5 0.90 4.22   0.41 4.01M

    查看答案和解析>>

    （2008?宿迁模拟）某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图如图1，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间．所用的XDS-007光电门传感器可测的最短时间为0.01ms．将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门．某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示．（取g=9.8m/s2，注：表格中M为直尺质量）
    △ti
    （10-3s）    		 vi=
    d
    △ti

    （m?s-1）    		 △Eki=
    1
    2
    Mvi2-
    1
    2
    Mv12    		 △hi
    （m）    		 Mg△hi
    1 1.21 3.13
    2 1.15 3.31 0.58M 0.06 0.58M
    3 1.00 3.80 2.24M 0.23 2.25M
    4 0.95 4.00 3.10M 0.32 3.14M
    5 0.90 0.41
    （1）从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用vi=
    d
    △ti
    求出的，请你简要分析该同学这样做的理由是：
    瞬时速度等于极短时间或极短位移内的平均速度
    瞬时速度等于极短时间或极短位移内的平均速度
    ．
    （2）请将表格中数据填写完整．V5=
    4.22
    4.22
    ，△Ek5=
    4.00M
    4.00M
    ，Mg△h5=_
    4.02M
    4.02M
    _
    （3）通过实验得出的结论是：
    在误差允许的范围内，重力势能的减少量等于动能的增量
    在误差允许的范围内，重力势能的减少量等于动能的增量
    ．

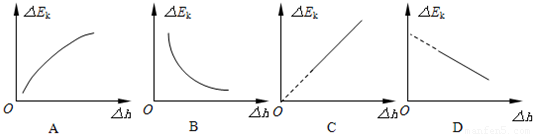

    （4）根据该实验请你判断下列△Ek-△h图2中正确的是
    C
    C
    ．

    查看答案和解析>>

    （10分）某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图如图甲所示，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间。光电门传感器可测的最短时间为0.01ms。将挡光效果较好的黑色磁带（宽度为d）贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门。某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi ，并将部分数据进行了处理，结果如下表所示。（取g＝9.8 m/s2，注：表格中M为直尺质量）

    次数

    ti（10-3s）

     (m·s-1)

    hi（m）

    Mghi

    1

    1.56

    2.85







    2

    1.46

    3.05

    0.59M

    0.06

    0.59M

    3

    1.37

    3.25

    1.22M

    0.13

    1.23M

    4

    1.30

    3.42

    1.79M

    0.18

    1.80 M

    5

    1.25

    3.55

    2.25M

    0.23

    2.26M

    （1）从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用求出的，请你简要分析该同学这样做的理由是：                                   。

    （2）该同学用20等分的游标卡尺测量出黑色磁带的宽度，其示数如图乙所示，则d =_______mm。

    （3）根据该实验表格数据，请在答题纸上绘出图像，由图像可得出结论：



    查看答案和解析>>

    某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图如图1，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间．所用的XDS-007光电门传感器可测的最短时间为0.01ms．将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门．某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示．（取g=9.8m/s2，注：表格中M为直尺质量）
    △ti
    （10-3s）    		vi=
    		△Eki=△hi
    （m）    		Mg△hi
    11.213.13
    21.153.310.58M0.060.58M
    31.003.802.24M0.232.25M
    40.954.003.10M0.323.14M
    50.900.41
    （1）从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用求出的，请你简要分析该同学这样做的理由是：    ．
    （2）请将表格中数据填写完整．V5=    ，△Ek5=    ，Mg△h5=_    _
    （3）通过实验得出的结论是：    ．
    （4）根据该实验请你判断下列△Ek-△h图2中正确的是    ．

    查看答案和解析>>

    某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图如图1，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间．所用的XDS-007光电门传感器可测的最短时间为0.01ms．将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门．某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示．（取g=9.8m/s2，注：表格中M为直尺质量）
    △ti
    （10-3s）    		vi=
    		△Eki=△hi
    （m）    		Mg△hi
    11.213.13
    21.153.310.58M0.060.58M
    31.003.802.24M0.232.25M
    40.954.003.10M0.323.14M
    50.900.41
    （1）从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用求出的，请你简要分析该同学这样做的理由是：    ．
    （2）请将表格中数据填写完整．V5=    ，△Ek5=    ，Mg△h5=_    _
    （3）通过实验得出的结论是：    ．
    （4）根据该实验请你判断下列△Ek-△h图2中正确的是    ．

    查看答案和解析>>
