如图20所示，R₁、R₂为定值电阻，R₃为滑动变阻器。3个电阻采用如图（a）方式接在电源上，已知R₁＝3Ω、R₂＝12Ω。现利用电压传感器（相当于电压表）和电流传感器（相当于电流表）研究R₃上的电压与电流变化关系，任意滑动R₃上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U-I图像为如图（b）所示的一条直线（实线部分）。求：

（1）此电源的电动势、内电阻各是多少？

（2）R₃的最大阻值是多少？

（3）R₃消耗的最大功率是多少？

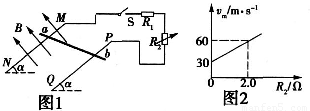

如图1所示，两根足够长平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m。导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B。金属导轨的上端与开关S、定值电阻R₁和电阻箱R₂相连。不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g。现在闭合开关S，将金属棒由静止释放。


（1）判断金属棒ab中电流的方向；
（2）若电阻箱R₂接入电路的阻值为0，当金属棒下降高度为h时，速度为v，求此过程中定值电阻上产生的焦耳热Q；
（3）当B=0.40T，L=0.50m，37°时，金属棒能达到的最大速度v_m随电阻箱R₂阻值的变化关系，如图2所示。取g = 10m/s²，sin37°= 0.60，cos37°= 0.80。求阻值R₁和金属棒的质量m。

如图1所示，两根足够长平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m。导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B。金属导轨的上端与开关S、定值电阻R₁和电阻箱R₂相连。不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g。现在闭合开关S，将金属棒由静止释放。

（1）判断金属棒ab中电流的方向；

（2）若电阻箱R₂接入电路的阻值为0，当金属棒下降高度为h时，速度为v，求此过程中定值电阻上产生的焦耳热Q；

（3）当B=0.40T，L=0.50m，37°时，金属棒能达到的最大速度v_m随电阻箱R₂阻值的变化关系，如图2所示。取g = 10m/s²，sin37°= 0.60，cos37°= 0.80。求阻值R₁和金属棒的质量m。
