（1）有一电阻值约为20 Ω、额定功率约为7.2Ｗ的电阻，现准备用伏安法测量多组数据，借助I—U图象较准确地测其阻值，实验室提供的器材有：
A．电流表(量程O～3 A，内阻约O.1Ω)
B．电流表(量程0～0.6 A，内阻约0.5Ω)
C．电压表(量程0～3 V，内阻约3kΩ)
D．电压表(量程O～15 V，内阻约15 kΩ)
E．滑动变阻器(阻值O～10Ω，额定电流2 A)
F．直流电源(电动势12 V，内阻不计)
G．开关及导线若干
①要使测量误差尽量小，电流表应选择     ，电压表应选择     ．(填序号字母)
②按实验要求画出实验电路图。

（2）利用如图甲所示电路测量电池组的电动势E和内阻r。根据实验数据绘出1/I-R 图线如图乙所示，其中R为电阻箱读数，I为电流表读数，不计电流表内阻，由此可以得到E=         ，纵截距与电动势的乘积表示的意义                      ，数值和单位为              .

（1）有一电阻值约为20 Ω、额定功率约为7.2Ｗ的电阻，现准备用伏安法测量多组数据，借助I—U图象较准确地测其阻值，实验室提供的器材有：

A．电流表(量程O～3 A，内阻约O.1Ω)

B．电流表(量程0～0.6 A，内阻约0.5Ω)

C．电压表(量程0～3 V，内阻约3kΩ)

D．电压表(量程O～15 V，内阻约15 kΩ)

E．滑动变阻器(阻值O～10Ω，额定电流2 A)

F．直流电源(电动势12 V，内阻不计)

G．开关及导线若干

①要使测量误差尽量小，电流表应选择     ，电压表应选择     ．(填序号字母)

②按实验要求画出实验电路图。

（2）利用如图甲所示电路测量电池组的电动势E和内阻r。根据实验数据绘出1/I-R 图线如图乙所示，其中R为电阻箱读数，I为电流表读数，不计电流表内阻，由此可以得到E=         ，纵截距与电动势的乘积表示的意义                      ，数值和单位为              .

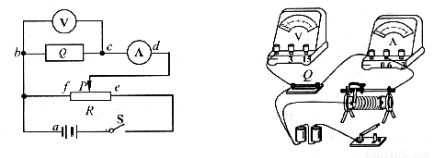

一实验小组准备探究元件Q的伏安特性曲线，他们设计了如图所示的电路图．请回答下列问题：

(1)请将图中的实物连线按电路图补充完整．

(2)考虑电表内阻的影响，该元件电阻的测量值???????? _(选填“大于”、“等于”或“小于”) 真实值．

(3)在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图中的???????? (选填a、b、c、d、e、f)处接触不良．

(4)实验测得表格中的7组数据．请在坐标纸上作出该元件的I-U图线．

(5)为了求元件Q在I-U图线上某点的电阻，甲同学利用该点的坐标I、U，由R=求得．乙同学作出该点的切线，求出切线的斜率k，由R=求得．其中????????? (选填“甲”、“乙”)同学的方法正确．
