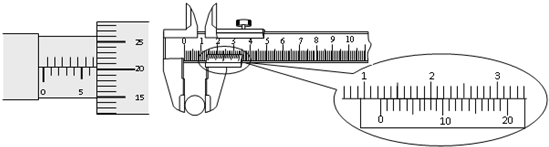

下列螺旋测微器的读数为

11.897

11.897

mm，游标卡尺的读数为

6.50

6.50

mm．

（1）在用双缝干涉测光的波长的实验中，所用实验装置如图甲所示．调节分划板的位置，使分划板中心刻度线对齐其中某条亮条纹的中心，如图乙所示，此时螺旋测微器的读数为mm．如果用该装置测量氦氖激光器发出激光的波长，则图中除了光源以外，其它不必要的器材元件有．
（2）①某同学将多用电表的选择开关旋转到电阻挡，选用“×10”的倍率测量某电阻时示数如图（该同学的操作均正确），为了读数更加精确，请在下列步骤中选择必须合理的步骤并按操作先后顺序填在横线上．（填序号）
A．用小螺丝刀进行机械调零
B．选用“×100”的倍率挡
C．选用“×l”的倍率挡
D．将红、黑表笔短接，调节欧姆调零旋钮，使表针指在最右端的零位置
E．将红、黑表笔分别与待测电阻两极接触，重新测量
②若用下列可供选择的器材尽可能精确的测量上述电阻的阻值，请选择适当的器材，在答题卡方框中画出测量原理电路图，并在图中标注所选器材的符号．
A、电流表A₁（0一3A，内阻约0.1Ω）
B、电流表A₂ （0一30mA，内阻约1Ω）
C、灵敏电流表G（零刻度在正中央，0一600μA，内阻约为80Ω）
D、电压表V （0一3V，内阻约3kΩ）
E、滑动变阻器（0一20Ω）
F、干电池一节（电动势E=1.5V，内阻约0.2Ω）
G、电键一只，导线若干．

请读出下列两图所指示的读数，螺旋测微器的读数为mm，游标卡尺的读数为mm．

（1）如图所示，图1中螺旋测微器的读数为mm，图2中游标卡尺的读数为cm．
（2）某待测电阻R_x的阻值在80Ω～100Ω）之间，现要测量其电阻的阻值，实验室提供如下器材
A．电流表A₁（量程50mA、内阻r₁=10Ω）
B．电流表A₂（量程200mA、内阻r₂约为2Ω）
C．电流表A₃（量程O．6A、内阻r₃约为O．2Ω）
D．定值电阻R₀=30Ω
E．滑动变阻器R（最大阻值约为10Ω）
F．电源E（电动势为4V）
G．开关S、导线若干
①某同学设计了测量电阻的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的1/3，M、N两处的电流表应分别选用：M为；N为．（填器材选项前相应的英文字母）
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接．
③若M、N电表的读数分别为I_M、I_N，则R_x的计算式为R_x=

（1）一游标卡尺和螺旋测微器的主尺最小分度均为1mm，现用它们分别测量两工件，其读数如图，则游标卡尺的读数为mm；螺旋测微器的读数为mm．
（2）一般情况下，导体的电阻会随着温度的改变而改变．某同学研究了一白炽灯两端的电压与电流的关系，得出如下一组数据：

I/A	0	0.040	0.072	0.094	0.116	0.156	0.182
U/V	0	0.75	1.38	1.80	2.30	3.20	4.30
I/A	0.196	0.210	0.220	0.230	0.248	0.264	0.280
U/V	5.00	6.10	7.20	8.30	10.30	12.30	14.50

在图甲的方格纸中画出了电流和电压的关系图线．

请回答下列问题：
（1）实验过程中用到了下列器材：直流电源、滑动变阻器（最大值为30Ω）、电压表（内阻约10⁴Ω）、电流表（内阻约0.01Ω），以及开关一只，导线苦干．请按实验要求：
①在图乙中画出电路图
②在图丙中给实物连线
（2）从图线和实验数据均可看出，当该灯泡两端的电压大于3.2V时，灯泡的阻值会发生明显的改变．通常我们把小于3.2V的图线区域叫做线性区域，大于3.2V的图线区域叫做非线性区域，当该灯泡正常发光时，其电压值是在线性区域，还是在非线性区域？为什么？
