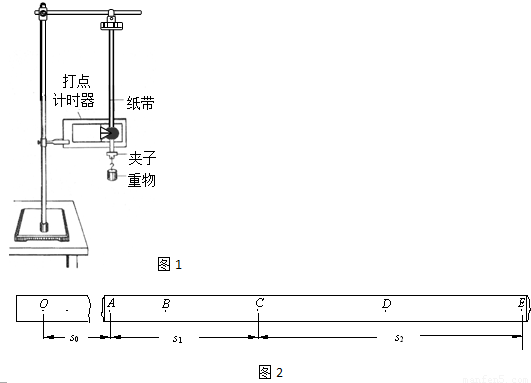

    （2008?广州模拟）用如图1所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即可验证机械能守恒定律．
    （1）下面列举了该实验的几个操作步骤：
    A．按照图示的装置安装器件；
    B．将打点计时器接到电源的“直流输出”上；
    C．用天平测出重锤的质量；
    D．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；
    E．测量纸带上某些点间的距离；
    F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能．
    其中没有必要进行的或者操作不当的步骤，将其选项对应的字母填在下面的空行内，并说明其原因．
    答：
    步骤B是错误的．应该接到电源的交流输出端．步骤D是错误的，应该先接通电源，待打点稳定后再释放纸带．步骤C不必要，因为根据测量原理，重锤的动能和势能中都包含了质量m，可以约去．
    步骤B是错误的．应该接到电源的交流输出端．步骤D是错误的，应该先接通电源，待打点稳定后再释放纸带．步骤C不必要，因为根据测量原理，重锤的动能和势能中都包含了质量m，可以约去．
    （写在答题卷上）

    （2）利用这个装置也可以测量重锤下落的加速度a的数值．如图2所示，根据打出的纸带，选取纸带上的连续的五个点A、B、C、D、E，测出A距起始点O的距离为s0，点AC间的距离为s1，点CE间的距离为s2，使用交流电的频率为f，根据这些条件计算重锤下落的加速度a=
    (s2-s1)f2
    4
    (s2-s1)f2
    4
    ．
    （3）在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能的增加，其原因主要是因为在重锤下落的过程中存在阻力作用，可以通过该实验装置测阻力的大小．若已知当地重力加速度公认的较准确的值为g，还需要测量的物理量是
    重锤的质量m
    重锤的质量m
    ．试用这些物理量和上图纸带上的数据符号表示出重锤在下落的过程中受到的平均阻力大小F=
    m[g-
    (s2-s1)f2
    4
    ]
    m[g-
    (s2-s1)f2
    4
    ]
    ．

    查看答案和解析>>

    某同学在做验证互成角度的两个力合成的平行四边形定则实验时，把橡皮条的一端用图钉固定于P点，同时用两个弹簧秤将橡皮条的另一端拉到位置O。这时两弹簧秤的示数分别为FA＝3.5 N、FB＝4.0 N，其位置记录如图甲所示。若橡皮条活动端仅用一个弹簧秤拉着，也把它拉到O点，弹簧秤的示数为FC＝6.0 N，其位置如C。

    （1）用1cm表示1 N，在图乙中作出力FA、FB和FC的图示。（在答题卷上作图，作在本卷上不得分）

    （2）根据平行四边形定则在图乙中作出FA和FB的合力F，F的大小为____N。

    （3）实验的结果在误差允许范围内是否能验证平行四边形定则？答：_____（选填“能”或“不能”）。



    查看答案和解析>>

    某同学在做验证互成角度的两个力合成的平行四边形定则实验时，把橡皮条的一端用图钉固定于P点，同时用两个弹簧秤将橡皮条的另一端拉到位置O。这时两弹簧秤的示数分别为FA＝3.5 N、FB＝4.0 N，其位置记录如图甲所示。若橡皮条活动端仅用一个弹簧秤拉着，也把它拉到O点，弹簧秤的示数为FC＝6.0 N，其位置如C。

    （1）用1cm表示1 N，在图乙中作出力FA、FB和FC的图示。（在答题卷上作图，作在本卷上不得分）
    （2）根据平行四边形定则在图乙中作出FA和FB的合力F，F的大小为____N。
    （3）实验的结果在误差允许范围内是否能验证平行四边形定则？答：_____（选填“能”或“不能”）。

    查看答案和解析>>

    用如图1所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即可验证机械能守恒定律．
    （1）下面列举了该实验的几个操作步骤：
    A．按照图示的装置安装器件；
    B．将打点计时器接到电源的“直流输出”上；
    C．用天平测出重锤的质量；
    D．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；
    E．测量纸带上某些点间的距离；
    F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能．
    其中没有必要进行的或者操作不当的步骤，将其选项对应的字母填在下面的空行内，并说明其原因．
    答：______（写在答题卷上）

    （2）利用这个装置也可以测量重锤下落的加速度a的数值．如图2所示，根据打出的纸带，选取纸带上的连续的五个点A、B、C、D、E，测出A距起始点O的距离为s，点AC间的距离为s1，点CE间的距离为s2，使用交流电的频率为f，根据这些条件计算重锤下落的加速度a=______．
    （3）在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能的增加，其原因主要是因为在重锤下落的过程中存在阻力作用，可以通过该实验装置测阻力的大小．若已知当地重力加速度公认的较准确的值为g，还需要测量的物理量是______．试用这些物理量和上图纸带上的数据符号表示出重锤在下落的过程中受到的平均阻力大小F=______．

    查看答案和解析>>

    有一个标有“12V、24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：
    A．直流电源15V（内阻可不计）
    B．直流电流表0～0.6A～3A（内阻0.5Ω、0.1Ω）
    C．直流电流表0～300mA（内阻约5Ω）
    D．直流电压表0～3V～15（内阻约3kΩ、15kΩ）
    E．直流电压表0～25V（内阻约200kΩ）
    F．滑动变阻器10Ω、5A
    G．滑动变阻器1kΩ、3A
    （1）实验台上已放置开关、导线若干及灯泡，为了完成实验需要从上述器材中再选用
    ABDF
    ABDF
    （用序号字母表示）．
    （2）在答案卷上相应方框内画出最合理的实验电路图，并按设计的电路及合理的量程用黑色水笔替代导线将实物连好．

    查看答案和解析>>
