24.(15分)如图所示，四分之一圆轨道OA与水平轨道AB相切，它们与另一水平轨道CD在同一竖直面，圆轨道OA的半径R=0.45m，水平轨道AB长s₁=3m, OA与AB均光滑。一滑块从O点静止释放，当滑块经过A点时，静止在CD上的小车在F=1.6N的水平恒力作用下启动，运动一段时间后撤去力F。当小车在CD上运动了s₂=3.28m时速度v=2.4m/s,此时滑块恰好落入小车中。已知小车质量M=0.2kg,与CD间的动摩擦因数=0.4。

　(取g=10m/s²)求

(1)　　　 恒力F的作用时间t.

(2)　　　 AB与CD的高度差h.

23.(12分)请完成以下两小题。

(1)某同学设计了如图所示的装置来探究加速度与力的关系。弹簧秤固定在一合适的木板上，桌面的右边缘固定一支表面光滑的铅笔以代替滑轮，细绳的两端分别与弹簧秤的挂钩和矿泉水瓶连接，在桌面上画出两条平行线MN、PQ，并测出间距d。开始时将木板置于MN处，现缓慢想瓶中加水，直到木板刚刚开始运动为止，记下弹簧秤标数F₀，以此表示滑动摩擦力的大小。再将木板放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数F₁，然后释放木板，并用秒表记下木板运动到PQ处的时间t 。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第23题图

①木板的加速度可以用d、t表示为a=______；为了减小测量加速度的偶然误差可以采用的办法是(一种即可)______。

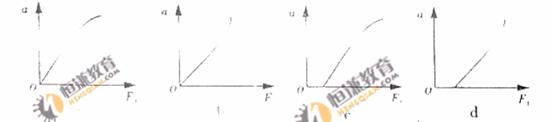

②改变瓶中水的质量重复试验，确定加速度a与弹簧秤示数F₁ 的关系，下列图像能表示该同学实验结果的是______。

③用加水的方法改变拉力的大小与挂钩们码的方法相比，它的优点是_______。

a.　　　 可以改变滑动摩擦力的大小

b.　　　 可以比较精确地测出摩擦力的大小

c.　　　 可以更方便的获取多组实验数据

d.　　　 可以获得更大的加速度以提高实验精度

(2)在测定金属电阻率的实验中，某同学连接电路如图所示。闭合电键后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)

①若电流表示为零，电压表示为E,则发生故障的是　　　　　　 (填 “待测金属丝”“滑动变阻器”或“电键”)。

②若电流表、电压表数均为零，该同学利用多用电表检查故障，先开关旋至　　　　 　档(填“欧姆*100”“直流电压10V”或“直流电流2.5Ma”)再将　　　　 　(填红或黑)表笔固定在a线杆，化另一只表笔依次接b、c、d接线柱，若只有滑动变阻器断路，则多用电表的示数依次

20.某电场的电场线分布如图所示，一下说法正确的是

A.a点场强大于b电场强

B.a点电势高于b点电势

C.若将一试探电荷+q由a点释放，它将沿电场线运动到b点

D.若在d点在固定一点电荷-Q，将一试探电荷+q由a一直b的过程中，电势能减小

21 如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，为其对称轴，异线折成边长为的正方形，闭合回路abcd，回路在纸面内以固定速度向右运动，当运动到关于对称的位置时

A 穿过回路的磁通量为零

B 回路中感应电动势大小为

C 回路中感应电流的方向为顺时针方向

D 回路中ab边与cd边所受安培力方向相同

22 如图所示，的粗糙斜面固定在地面上，长为、质量为m粗细均匀、质量分布均匀的软绳置于斜面上，其上端与斜面顶端齐平。用细线将物块与软绳链接，物块由静止释放后向下运动，直到软绳刚好全部离开斜面(此时物块未到达地面)，在此过程中

A 物块的机械能逐渐增加

B软绳重力势能共减少了

C物块重力势能的减少等于软绳克服摩擦力所做的功

D 软绳重力势能的减少小于其动能的增加与克服摩擦力所做功之和

第　Ⅱ卷(必做120分+选作32分，共152分)

2.　　　 第Ⅱ卷所有题目的答案，考生须用0.5毫米黑色签字笔答在试题卡规定的区域内，在试卷上答题不得分。

3.　　　 选作部分考生必须从中选择2道物理题、1道化学题和1道生物题作答。答题前，请考生务必将所选题号用2B铅笔涂黑，答完题后，再次确认所选题号。

[必做部分]

19.一理想变压器原、副线圈的扎数比为10:1。原线圈输入电压的变化规律如图甲所示，复线圈所接电路如图乙所示，P为滑动变阻器的触头。

下列说法正确的是

A.　　 副线圈输出电压的频率为50Hz

B.　　　 副线圈输出电压的有效值为21V

C.　　　 P向有移动时，原、副线圈的电流比减小

D.　　 P向有移动时，变压器的输出功率增加

18.1970年4月24日，我国自行设计、制造的第一颗人造地球卫星“东方红一号”发射成功，开创了我国航天事业的新纪元。“东方红一号”的运行轨道为轨道为椭圆轨道，其近地点M和远地点N的高度分别为439km和2384km,则

A.卫星在M点的势能大于N点的势能B.卫星在M点的角速度大于N点的角速度C.卫星在M点的加速度大于N点的加速度D.卫星在N点的速度大于7.9km/s

17.如图所示，质量分别为m₁、m₂ 的两个物体通过轻弹簧连接，在力F的作用下一起沿水平方向做匀速直线运动(m₁在地面，m₂在空中)，力F与水平方向成角。则m₁ 所收支持力N和摩擦力f正确的是

A.N=m₁g+m₂g-Fsin

B. N=m₁g+m₂g-Fcos

C.f= Fcos

D. f= Fsin

16.如图甲所示，物体沿斜面由静止滑下，在水平面上滑行一段距离后停止，物体与斜面和水平面间的摩擦因数相同，斜面和水平面相连接，图乙中v、a、f和s分别表示物体速度大小、加速度大小、摩擦力大小和路程。图乙中正确的是

15.某温度下，Fe(OH)₃(S)、Cu(OH)₂(s)分别在溶液中达到沉淀溶解平衡后，改变溶液pH，金属阳离子浓度的变化如图所示。据图分析，下列判断错误的是

A.

B.加适量NH₄CL固体可使溶液由a点变到b点

C.c、d两点代表溶液中与乘积相等

D.Fe(OH)₃、Cu(OH)₂ 分别在b、c两点代表的溶液中达到饱和

14.下列与实验相关的叙述正确的是

A. 稀释浓硫酸时。应将蒸馏水眼玻璃棒缓慢注入浓硫酸中

B. 配制溶液时，若加水超过容量瓶刻度，应用胶头滴管将多余溶液吸出

C. 算碘滴定时，若加入待测液前用待测液润洗锥形瓶将导致测定溶液偏高

D. 检验某溶液是否有时，应去少量该溶液，依次加入溶液和稀盐酸

13.下列推断正确的是

A. _SiO2是酸性氧化物，能与NaOH 溶液反应

B.Na₂O、组成元素相同，与_CO2反应产物也相同

C.都是大气污染气体，在空气中都能稳定存在

D新制氯水显酸性，向其中滴加少量紫色石蕊试液，充分振荡后溶液呈红色
