21．(18分)

(1)某同学用单摆测重力加速度，他将单摆挂起后，进行了如下实验步骤：

①测摆长：用米尺量出摆线的长度；

②测周期T：将摆球拉起，摆角小于5°时自由释放摆球，在摆球某次通过最低点时按下秒表开始计时，将此作为第一次，接着一直数到摆球第60次通过最低点时，按下秒表停止计时，读出这段时间t，算出单摆的周期；；

③将所测量的和T值代入单摆周期公式，算出重力加速度g，将它作为实验的最后结果写进实验报告中去。

请在下面的空白处，分别指出各步骤中遗漏或错误的地方。

①　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　 ；

③　　　　　　　　　　　　　　　　　　　　　　　 。

(2)某实验小组选用下列器材探究通过热敏电阻R_X(标称阻值为180)的电流随其两端电压变化的特点。

实验器材：多用电表，电流表A(0-50 mA，内阻约15 Ω)，电压表V(5V，内阻约20 kΩ)，电源E(6 V直流电源，内阻可忽略不计)，滑动变阻器R(最大阻值为20 Ω)，定值电阻R₀(100Ω)，电阻箱(99．9 Ω)、开关K和导线若干。

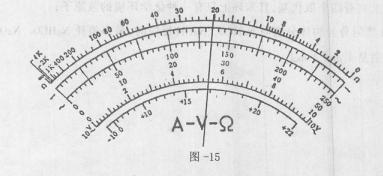

①该小组用多用表的“×1”倍率的挡位测热敏电阻在室温下的阻值，发现表头指针偏转的角度很小；为了准确地进行测量，应换到 　　　　　　倍率的挡位；如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：　　　　　 ，补上该步骤后，表盘的示数如图-15所示，则它的电阻是　　　　　　　　 Ω。

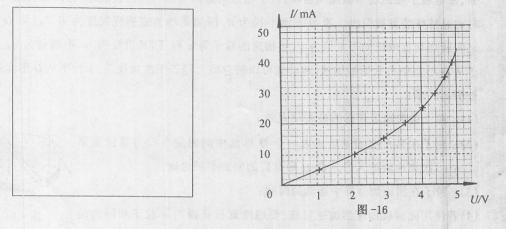

②该小组按照自己设计的电路进行实验。实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从0开始逐渐增大到5V，作出热敏电阻的I一U图线。如图-16所示。

请在所提供的器材中选择必需的器材，在方框内画出该小组设计的电路图。

③分析该小组所画出的I-U图线，说明在电流比较大的情况下热敏电阻的阻值随电流的增大而　　　　　　 ；分析其变化的原因可能是　　　　 。

④请提出一个简单的实验方法，说明你对变化原因的判断是正确的。

20．为监测某化工厂的含有离子的污水排放情况，技术人员在排污管中安装了监测装置，该装置的核心部分是一个用绝缘材料制成的空腔，其宽和高分别为b和c，左、右两端开口与排污管相连，如图一14所示。在垂直于上、下底面方向加磁感应强度大小为B的匀强磁场，在空腔前、后两个侧面上各有长为a的相互平行且正对的电极M和N，M和N与内阻为R的电流表相连。污水从左向右流经该装置时，电流表将显示出污水排放情况。下列说法中错误的是　　　　 (　　 )

　　　 A．M板比N板电势低

　　　 B．污水中离子浓度越高，则电流表的示数越小

　　　 C．污水流量越大，则电流表的示数越大

　　　 D．若只增大所加磁场的磁感应强度，则电流表的示数也增大

非选择题

非选择题共11题，共180分。

19．图一13是示波管的工作原理图：电子经电场加速后垂直于偏转电场方向射入偏转电场，若加速电压为U₁，偏转电压为U₂，偏转电场的极板长度与极板间的距离分别为L和d，y为电子离开偏转电场时发生的偏转距离。取“单位偏转电压引起的偏转距离”来描述示波管的灵敏度，即该比值越大则灵敏度越高)，则下列哪种方法可以提高示波管的灵敏度　　 　　　　　　　　　　 (　　 )

　　　 A．增大U₁　　 　　　　　 B．增大U₂ 　　　　　　　 C．减小L　　 　　　　　　 D．减小d

18．图-11是一列平面简谐横波在t=a(a>0)时刻的波动图像，波沿x轴正方向传播。图-12是介质中质点P的振动图像，振动周期为T。由图可知，a的最小值是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　　　　　 B．T　　　　　　　　　　　　　 C．　　　　　　　　　　　 D．2T

17．如图-10所示，正方形闭合导线框处在磁感应强度恒定的匀强磁场中，C、E、D、F为线框中的四个顶点，图(a)中的线框绕E点转动，图(b)中的线框向右平动，磁场足够大。下列判断正确的是　　　　　 (　　 )

　　　 A．图(a)线框中有感应电流产生，C点电势比D点低

　　　 B．图(a)线框中无感应电流产生，C、D两点电势相等

　　　 C．图(b)线框中有感应电流产生，C点电势比D点低

　　　 D．图(b)线框中无感应电流产生，C、D两点电势相等

16．“静止”在赤道上空的地球同步气象卫星把广阔视野内的气象数据发回地面，为天气预报提供准确、全面和及时的气象资料。设地球同步卫星的轨道半径是地球半径的n倍，下列说法中正确的是　　　　　　　　　　　 (　　 )

　　　 A．同步卫星运行速度是第一宇宙速度的倍

　　　 B．同步卫星的运行速度是地球赤道上物体随地球自转获得的速度的倍

　　　 C．同步卫星运行速度是第一宇宙速度的倍

　　　 D．同步卫星的向心加速度是地球表面重力加速度的倍

15．倾角为的斜面固定于竖直墙上，为使质量分布均匀的光滑球体静止在如图一9所示的位置，需用一个水平推力F作用于球上，F的作用线通过球心。设球受到重力为G，竖直墙对球的弹力为N₁，斜面对球的弹力为N₂，则下列说法正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．N₁一定等于F　　 　 　　　　　　　　　　　　　　　　　 B．N₂一定大于N₁

　　　 C．N₂一定大于G　　 　 　　　　　　　　　　　　　　　　　 D．F一定小于G

14．一块含(铀238)的矿石质量为M，其中的质量为。已知的半衰期为T，则下列说法正确的是　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．经过时间2T后这块矿石中基本不再含有了

　　　 B．经过时间2T后矿石中的有发生了衰变

　　　 C．经过时间2T后该矿石的质量剩下

　　　 D．经过是3T后矿石中的质量还剩

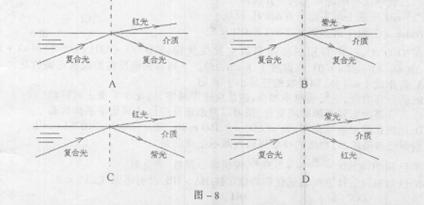

13．由红光和紫光组成的复合光束，从某种介质射到介质和真空的界面后，光的路径可能是下面图-8中的　　　　　　　 　　　　　　　　　　　　　　 (　　 )

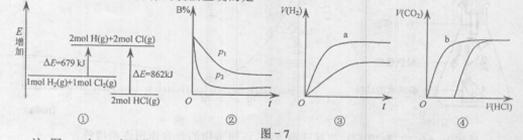

12．关于图-7中四个图像的说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 注：图-7中，E表示能量，p表示压强，t表示时间，V表示体积，B%表示B的体积百分含量。

　　　 A．①表示化学反应H₂(g)+Cl₂(g)=2HCl(g)的能量变化，则该反应的反应热

　　　 B．②表示其它条件不变时，反应4A(g)+3B(g)2C(g)+6D在不同压强下B%随时间的变化，则D一定是气体

　　　 C．③表示体积和pH均相同的HCl和CH₃COOH两种溶液中，分别加入足量的锌，产生H₂的体积随时间的变化，则a表示CH₃COOH溶液

　　　 D．④表示10 mL 0.1mol/L Na₂CO₃和NaHCO₃两种溶液中，分别滴加0.1mol/L HCl，产生CO₂的体积随盐酸体积的变化，则b表示Na₂CO₃溶液
