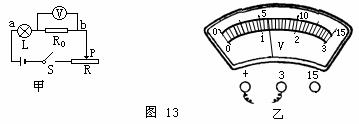

20. (09茂名)(13分)如图13(甲)所示是小明“探究串联电路中电压的关系” 的实验电路图。

(1)实验步骤

A．按图13(甲)所示接好电路，闭合开关前，滑片P应置于　　　　 端。

B．滑片P移到适当位置，用电压表测出定值电阻R₀两端的电压U₁。

C．　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　。

D．保持滑片P不动，用电压表测出a、b两点之间的电压U。

E．移动滑片P的位置，重复步骤B、C、D两次。

(2)讨论交流

小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。

另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。

你认为　　　　　 的结论更合理。理由是　　　　　　　　　　　　　　　 。

(3)小明测电阻R₀两端的电压时，电压表示数如图13(乙)所示，则此时R₀两端的电压为　　　 V。

(4)小明按图13(甲)所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R₀外，其余都没有问题，则电路中存在的故障可能是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。为进一步确定故障，应将电压表接　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　 　　　　　　　　　　　　　　。

　 18．(09茂名)(8分)俯卧撑是一项常见的体育健身活动。如图11所示是小明同学做俯卧撑时的示意图。小明重600N，1min钟内做俯卧撑30个，每做一次肩膀升高50cm。小明身体可视为杠杆，O为支点，为重心，OA=1m，B到O点的距离OB=1.5m。求：

(1)地面对手的支持力；

(2)若每个手掌的面积为0.016m²，求双手对地面的压强；

(3) 1min钟内小明所做的功；

(4)小明做功的功率。

19. (09茂名)(12分)小明家现有用电器的总功率为2500W，这些用电器的额定电压都是220V，安装的电能表如图12所示，求：

(1)电能表中“3000r/(kW·h)”的含义是什么？

　(2)小明家新买了一个电热水壶，其铭牌如右表所示，为保证电

能表稳定安全工作，通过计算回答小明家的新旧用电器是

否可以全部同时使用？

(3)电热水壶正常工作时，发热板的电阻和通过的电流各是多少？

(4)在额定电压下，用这水壶将初温为20℃的满壶水煮沸，要多长时间？[不考虑热量的损失，气压为1个标准大气压，水的比热容c=4.2×10³J/(kg·℃)]。

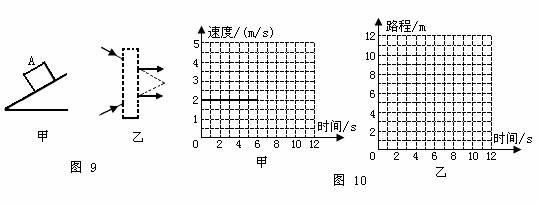

17．(09茂名)一辆电动玩具车作匀速直线运动，它的速度-时间图象如图10(甲)所示，请在图10(乙)上画出它的路程-时间图象。

16．(09茂名)在图9(甲)中画出物体A所受重力的示意图。在图9(乙)中的虚线内填上适当的光学仪器。

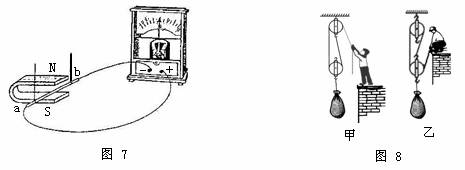

15. (09茂名) 成人正常体温约　　　　 ℃，一位初中学生的质量约　　　　 kg。用如图8所示的两种方法把相同的重物提高相同的高度，甲、乙两图的动滑轮重力相同，不计绳重及机械摩擦，图甲中人的拉力F₁　 　　　图乙中人的拉力F₂(填“大于”、“等于”或“小于”)。

14. (09茂名)近年，茂名市的山区小水电发展很快。小水电是利用水从高处落下，水的重力势能转化为水的　　　　 能，推动水轮机的叶片带动发电机发电。发电机的工作原理是　　　

　　　　 。如图7所示是探究产生感应电流条件的实验装置，当ab向右运动时，电表指针向左偏转，现要指针向右偏转，应　　　　　　　　　　　　　　　　　　　　　 。

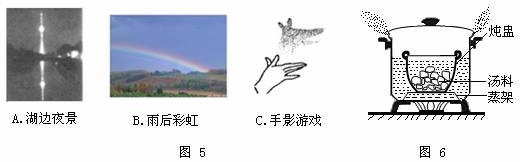

13. (09茂名)“炖汤”因味道好而深受茂名人喜爱。“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如图 6所示。在大煲内的水沸腾过程中，煲盖与煲的缝隙间冒出大量的“白气”，这是　　　　　　　 现象(填物态变化)，煲盖不断跳动，这是水蒸气的　　　　 能转化为煲盖的机械能。若汤的沸点与水的沸点相同，则盅内的汤　　　　　　 (填“会”或“不会”)沸腾。

12. (09茂名)光在自然界中能产生很多奇妙的现象，如图5所示就是其中的一些。这些现象中属于光的直线传播的是　　　　　 ，属于光的色散的是　　　　　 ，属于光的反射的是　　　　 。(填代号)

11. (09茂名)小明正在收听中央人民广播电台的每周一歌，歌唱家的歌声通过　　　　　 传到收音机，这歌声对正在专心做作业的小良来说是　　　　　 (填“乐音”或“噪声”)。小明的眼镜脏了，拿到眼镜店用超声波进行清洗，说明超声波具有　　　　　 。

10．(09茂名)房间里插上一束百合花，香味会弥漫整个房间，这是　　　　　 现象。汤姆生发现电子说明　　　　　　 是可以再分的。第一个提出日心说的科学家是　　　　　　 。
